hBN层状结构中一层原子的厚度 已有3人参与
|
||
| 童鞋们，急问个问题：hBN层状结构中，单层hBN的厚度是多少呢？还需要有出处，最好是影响力的参考论文题目 |
回复此楼» 猜你喜欢
求助一篇MEMS散热器件文献
已经有0人回复
-
材化专业SCI论文（职称评定）
已经有0人回复
-
金属材料论文润色/翻译怎么收费?
已经有184人回复
-
材料化学专业SCI论文（职称评定）
已经有0人回复

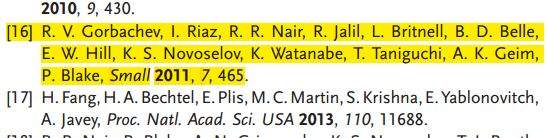

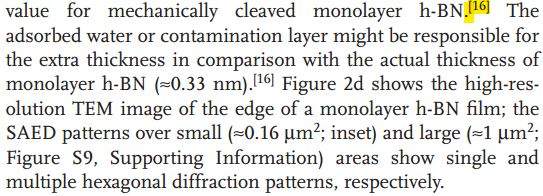

| 对不起啊，楼主，我弄错了。真的很抱歉，我回去查了一下文献，确实不是2.5nm，根据比较早的研究2012年Nano Letters上的‘Synthesis of Monolayer Hexagonal Boron Nitride on Cu Foil Using Chemical Vapor Deposition’里测得的在SiO2/Si基板上的h-BN是0.420 nm，然而，考虑到褶皱，基板平整等原因，所以单层h-BN一定小于这个值，因为h-BN沿c轴的长度～0.32 nm，所以在测量在~0.64nm之内的都可以算作单层。如2013年ACS nona‘Repeated and Controlled Growthof Monolayer, Bilayer and Few-Layer Hexagonal Boron Nitride on Pt Foils’中侧得的～0.566 nm的h-BN和2014年AM上的‘Monolayer Hexagonal Boron Nitride Films with Large Domain Size and Clean Interface for Enhancing the Mobility of Graphene-Based Field-Effect Transistors ’中侧得的~0.59nm。如果作理论计算，建议楼主选0.32nm，如果是实验，结果在0.32-0.64nm之间都可算单层。非常抱歉，误导楼主，同时感谢另一位虫友的指正。 |
12楼2015-11-27 08:46:08
adropinocean
金虫 (正式写手)
- 应助: 14 (小学生)
- 金币: 755.9
- 散金: 500
- 红花: 1
- 帖子: 376
- 在线: 132.7小时
- 虫号: 2319044
- 注册: 2013-03-05
- 性别: GG
- 专业: 集成电路设计与测试
2楼2015-11-26 09:40:59
【答案】应助回帖
感谢参与，应助指数 +1
|
单层的h-BN厚度~2.5nm Li Song , Zheng Liu , Arava Leela Mohana Reddy , Narayanan Tharangattu Narayanan , Jaime Taha-Tijerina , Juan Peng , Guanhui Gao , Jun Lou , Robert Vajtai , and Pulickel M. Ajayan .Binary and Ternary Atomic Layers Built from Carbon, Boron, and Nitrogen..Adv. Mater. 2012, DOI: 10.1002/adma.201201792 |
