[交流] 梁结构静力学分析问题

请问一下，在workbench里面建模，可以建立一个不同截面的梁，但是进入分析界面时并不是一个装配体，并且分析不了，怎么在workbench里面建立一个不同截面梁结构的装配体？

为什么从三维软件建模导入到workbench里面不能进行梁结构的分析，没有beam tool的选项？

进行桁架分析时，不在workbench里面建模不使用梁结构分析，只是在三维软件中建模在进行静力学分析其得到的结果是否准确？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2015-11-25 14:58:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

春宇结构

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你可以用beam189

发自小木虫Android客户端
赞一下 回复此楼
12楼2015-11-25 17:29:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王影杰

木虫 (正式写手)
引用回帖:
12楼: Originally posted by 春宇结构 at 2015-11-25 17:29:21
你可以用beam189

经典界面的弄不懂啊，太难
赞一下 回复此楼
13楼2015-11-25 19:11:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

春宇结构

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
13楼: Originally posted by 王影杰 at 2015-11-25 19:11:12
经典界面的弄不懂啊，太难...

你看一下梁是不是共节点的

发自小木虫Android客户端
赞一下 回复此楼
14楼2015-11-25 23:30:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fitrman

银虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
在workbench做梁的分析，建模部分梁是用曲线（直线）表示的，然后给直线制定梁截面即可。如果你用其他的三维软件导入到workbench中做梁的分析，那么在三维中的梁用直线表示，导入即可。
赞一下 回复此楼
15楼2015-11-26 08:03:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fitrman

银虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
15楼: Originally posted by fitrman at 2015-11-26 08:03:40
在workbench做梁的分析，建模部分梁是用曲线（直线）表示的，然后给直线制定梁截面即可。如果你用其他的三维软件导入到workbench中做梁的分析，那么在三维中的梁用直线表示，导入即可。

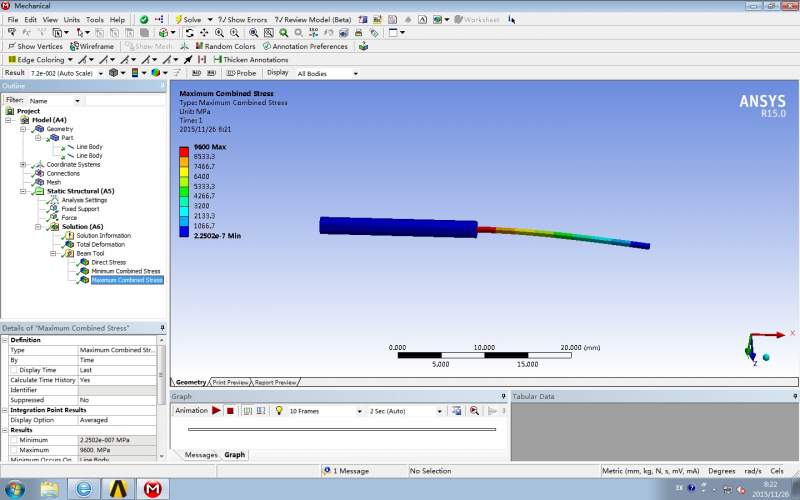

随意做了个示例（请省略分析结果），传来瞅瞅。
梁结构静力学分析问题
赞一下 回复此楼
16楼2015-11-26 08:23:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王影杰

木虫 (正式写手)
引用回帖:
15楼: Originally posted by fitrman at 2015-11-26 08:03:40
在workbench做梁的分析，建模部分梁是用曲线（直线）表示的，然后给直线制定梁截面即可。如果你用其他的三维软件导入到workbench中做梁的分析，那么在三维中的梁用直线表示，导入即可。

原来是这样的，在workbench里面梁是用直线表示的，是不是因为这个原因再给某一面施加力force，面选不上？
在三维软件中怎么讲梁用直线表示？
赞一下 回复此楼
17楼2015-11-26 09:03:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王影杰

木虫 (正式写手)
引用回帖:
16楼: Originally posted by fitrman at 2015-11-26 08:23:51
随意做了个示例（请省略分析结果），传来瞅瞅。

...

这里面的force，选的是面吗？
赞一下 回复此楼
18楼2015-11-26 09:05:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fitrman

银虫 (小有名气)
引用回帖:
18楼: Originally posted by 王影杰 at 2015-11-26 09:05:36
这里面的force，选的是面吗？...

选的是端点。
回复此楼
19楼2015-11-26 10:00:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gujinbin

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
17楼: Originally posted by 王影杰 at 2015-11-26 09:03:20
原来是这样的，在workbench里面梁是用直线表示的，是不是因为这个原因再给某一面施加力force，面选不上？
在三维软件中怎么讲梁用直线表示？...

DM使用概念建模创建梁借口，就是给线体赋予截面特征，并不是真的创建了面，施加载荷是应该选择点。

发自小木虫Android客户端
赞一下 回复此楼
20楼2015-11-26 11:28:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王影杰

木虫 (正式写手)
引用回帖:
20楼: Originally posted by gujinbin at 2015-11-26 11:28:24
DM使用概念建模创建梁借口，就是给线体赋予截面特征，并不是真的创建了面，施加载荷是应该选择点。
...

哦哦，这样的，谢谢。
回复此楼
21楼2015-11-26 14:44:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王影杰

木虫 (正式写手)
引用回帖:
19楼: Originally posted by fitrman at 2015-11-26 10:00:19
选的是端点。...

选端点加载荷与面上加载荷效果会是一样吗？
赞一下 回复此楼
22楼2015-11-26 14:45:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fitrman

银虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
22楼: Originally posted by 王影杰 at 2015-11-26 14:45:32
选端点加载荷与面上加载荷效果会是一样吗？...

既然模型简化为梁，在ansys计算中用的是梁单元，而不是实体单元，当然，施加力的时候就不会有面让你选。
建议你去看下梁在材力上的意义以及用FEM计算时的处理方法。
如果有人在做梁计算时是用的面施加边界，那么他一定是大神！！
赞一下 回复此楼
23楼2015-11-26 16:00:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王影杰

木虫 (正式写手)
引用回帖:
23楼: Originally posted by fitrman at 2015-11-26 16:00:47
既然模型简化为梁，在ansys计算中用的是梁单元，而不是实体单元，当然，施加力的时候就不会有面让你选。
建议你去看下梁在材力上的意义以及用FEM计算时的处理方法。
如果有人在做梁计算时是用的面施加边界，那么 ...

好，谢谢？有什么教材可推荐吗？

发自小木虫Android客户端
赞一下 回复此楼
24楼2015-11-27 07:59:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fitrman

银虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
24楼: Originally posted by 王影杰 at 2015-11-27 07:59:55
好，谢谢？有什么教材可推荐吗？
...

最好的教材，个人感觉就是help文件，不过要花多点精力而已。学习ansys本身就需要做好坚持的准备。目前市面上关于ansys的书籍很多，判断一本书编的如何，我的标准就是：书中的操作不仅要写明过程，更要告诉读者这步操作的意义是什么，该步骤对应FEM理论的哪一部分，是如何实现FEM计算的。另外插一句，ansys只是个软件，利用这个工具计算的结果正确与否，取决于使用者的专业知识。学习ansys切忌成为软件的操作工。
赞一下 回复此楼
25楼2015-11-27 08:12:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王影杰

木虫 (正式写手)
引用回帖:
25楼: Originally posted by fitrman at 2015-11-27 08:12:41
最好的教材，个人感觉就是help文件，不过要花多点精力而已。学习ansys本身就需要做好坚持的准备。目前市面上关于ansys的书籍很多，判断一本书编的如何，我的标准就是：书中的操作不仅要写明过程，更要告诉读者这步 ...

非常感谢

发自小木虫Android客户端
回复此楼
26楼2015-11-27 09:45:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

顶针儿—赵

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
导入的是实体结构，梁结构在DM中建立，实际相当于线体（梁），在设置截面是要注意detail里设为freezon。结果就会有beam tool
赞一下 回复此楼
27楼2015-12-03 13:12:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
