| 查看: 2751 | 回复: 13 | |||
Sunshineast新虫 (初入文坛)
|
[交流]
高温拉伸速率对抗拉强度影响怎么如此大
|
|

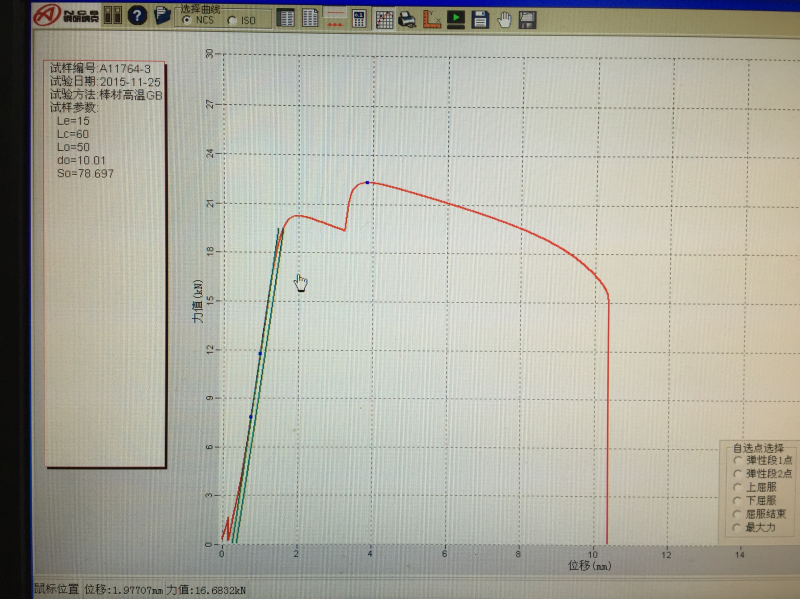

这是一根铜合金试样的高温拉伸，没有装引伸计，用横梁位移控制，屈服前0.3mm/min，屈服后速度逐渐加到3mm/min，第一张图是因为我没有在过屈服处加速，第二张图是在屈服处加的速，二者Rp0.2都是250Mpa，但是抗拉强度图一285Mpa，图二305Mpa，顺便想问拉伸速率一般影响什么值(常温和高温情况一样吗？)新人求助，谢谢！ 发自小木虫IOS客户端 |
回复此楼» 猜你喜欢
拟解决的关键科学问题还要不要写
已经有7人回复
-
存款400万可以在学校里躺平吗
已经有17人回复
-
请教限项目规定
已经有3人回复
-
基金委咋了？2026年的指南还没有出来？
已经有10人回复
-
基金申报
已经有6人回复
-
推荐一本书
已经有13人回复
-
国自然申请面上模板最新2026版出了吗？
已经有17人回复
-
纳米粒子粒径的测量
已经有8人回复
-
疑惑？
已经有5人回复
-
计算机、0854电子信息（085401-058412）调剂
已经有5人回复
Sunshineast
新虫 (初入文坛)
- 应助: 5 (幼儿园)
- 金币: 537.9
- 散金: 5
- 红花: 1
- 帖子: 35
- 在线: 7小时
- 虫号: 4244654
- 注册: 2015-11-25
- 专业: 金属材料的力学行为
2楼2015-11-25 11:09:34
peterflyer
木虫之王 (文学泰斗)
peterflyer
- MM-EPI: 2
- 应助: 20282 (院士)
- 金币: 145951
- 红花: 1374
- 帖子: 93091
- 在线: 7694.3小时
- 虫号: 1482829
- 注册: 2011-11-08
- 性别: GG
- 专业: 功能陶瓷
3楼2015-11-25 12:50:22
Sunshineast
新虫 (初入文坛)
- 应助: 5 (幼儿园)
- 金币: 537.9
- 散金: 5
- 红花: 1
- 帖子: 35
- 在线: 7小时
- 虫号: 4244654
- 注册: 2015-11-25
- 专业: 金属材料的力学行为
4楼2015-11-25 13:18:36
peterflyer
木虫之王 (文学泰斗)
peterflyer
- MM-EPI: 2
- 应助: 20282 (院士)
- 金币: 145951
- 红花: 1374
- 帖子: 93091
- 在线: 7694.3小时
- 虫号: 1482829
- 注册: 2011-11-08
- 性别: GG
- 专业: 功能陶瓷
5楼2015-11-25 14:17:26
henhenxue
新虫 (著名写手)
- 应助: 4 (幼儿园)
- 金币: 2637.1
- 散金: 182
- 红花: 9
- 帖子: 1339
- 在线: 706.9小时
- 虫号: 2254812
- 注册: 2013-01-22
- 专业: 功能陶瓷
6楼2015-11-25 16:47:40
Sunshineast
新虫 (初入文坛)
- 应助: 5 (幼儿园)
- 金币: 537.9
- 散金: 5
- 红花: 1
- 帖子: 35
- 在线: 7小时
- 虫号: 4244654
- 注册: 2015-11-25
- 专业: 金属材料的力学行为
7楼2015-11-25 19:52:28
yyylxll1314
铜虫 (初入文坛)
- 应助: 1 (幼儿园)
- 金币: 257.8
- 帖子: 9
- 在线: 46.5小时
- 虫号: 1241077
- 注册: 2011-03-22
- 性别: GG
- 专业: 钢铁冶金
8楼2015-11-26 08:09:01
古路黑客
金虫 (著名写手)
- 应助: 10 (幼儿园)
- 金币: 1206.3
- 散金: 13
- 红花: 2
- 帖子: 2020
- 在线: 285.2小时
- 虫号: 483403
- 注册: 2007-12-26
- 性别: GG
- 专业: 金属结构材料
9楼2015-11-28 18:19:14
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
小木虫: 金币+0.5, 给个红包，谢谢回帖
|
不应该差20MPa这么大。有三个可能，一是不在同一个温度，我们平时测试温度差50度都有可能出现抗拉强度差20MPa。二是试样加工原因，可能最大载荷较小那件试样启裂表面有加工划痕或者由于为了测试断后延伸留下的过深标记。三是，最大载荷较小那件断口去看看扫描电镜，看有没有夹杂物或其他微观缺陷导致抗拉偏低。我们是专做力学检测的，这是我们日常工作的经验！ 发自小木虫IOS客户端 |
10楼2015-11-28 20:21:59
