[求助]
紧急求助各位，关于交流阻抗拟合的。高频区不能重合。 已有2人参与
|
|

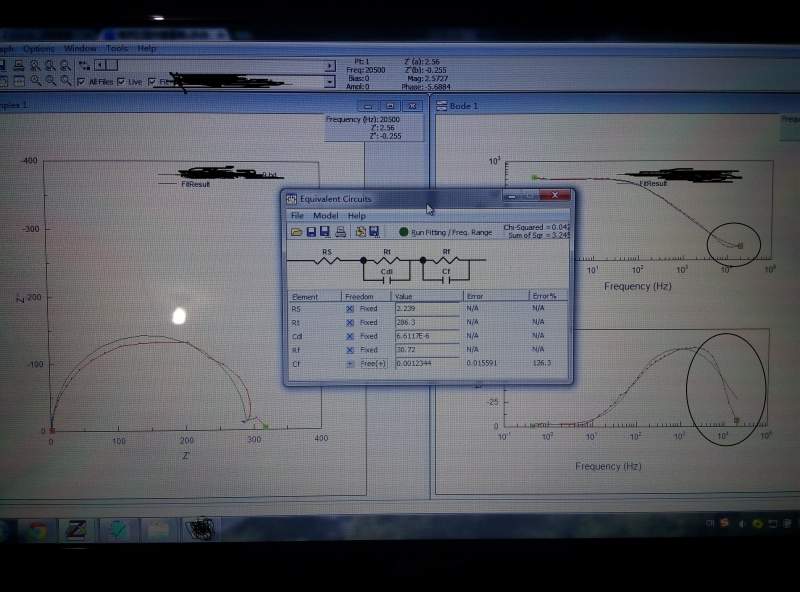

为何我拟合的bode图中，相位峰和阻抗模值曲线在高频区的拟合结果和测量结果不能很好地重合呢？ 交流阻抗测试的电解液为3.5%氯化钠溶液，样品为添加稀土元素的镁合金材料，耐蚀性比较好，所以样品水磨到1200#砂纸，表面基本上很光亮。实验振幅：20mv振幅，100Khz-0.05Hz的范围。仪器：IM6ex。我用Zview拟合了两个不同状态的样品，基本上都是这种样子。我目前遇到的最麻烦的两个困惑： 1、我发现高频区的相位峰有点不对称，不知道是啥原因，会不会是zview本来显示就失真？或者是其他原因？ 2、我目前还搞不明白，为何Bode图中，相位图和阻抗模值图中高频区拟合曲线和测试曲线不能很好的重合？我需要调节那些参数呢？ 目前还没拟合好，希望各位能给点建议，感谢大家！  1 (1).jpg  1 (2).jpg  1 (3).jpg |
