[求助] 介孔碳材料出现的诡异TEM图 已有8人参与

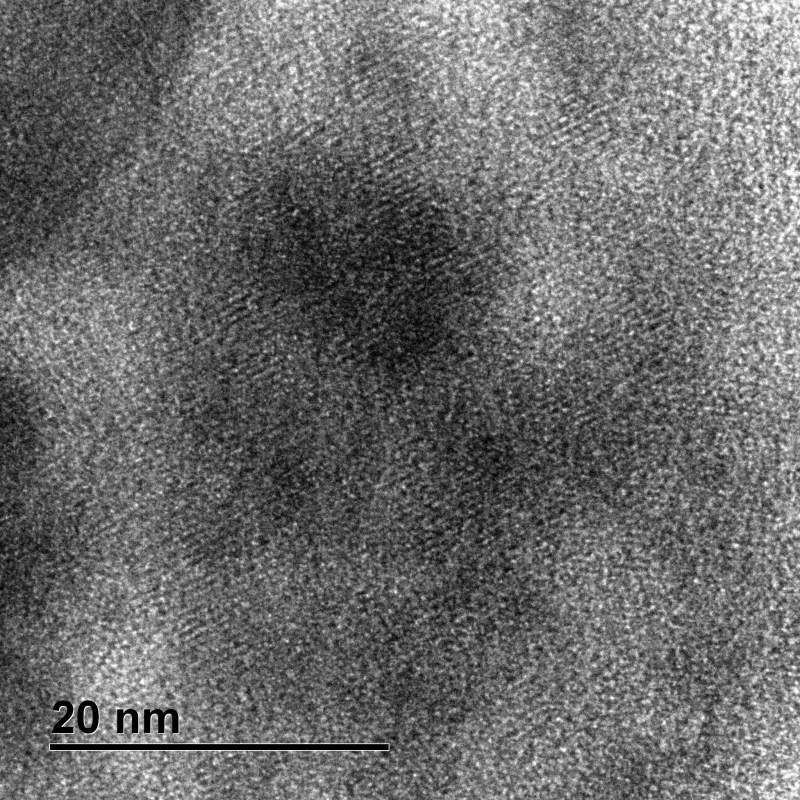

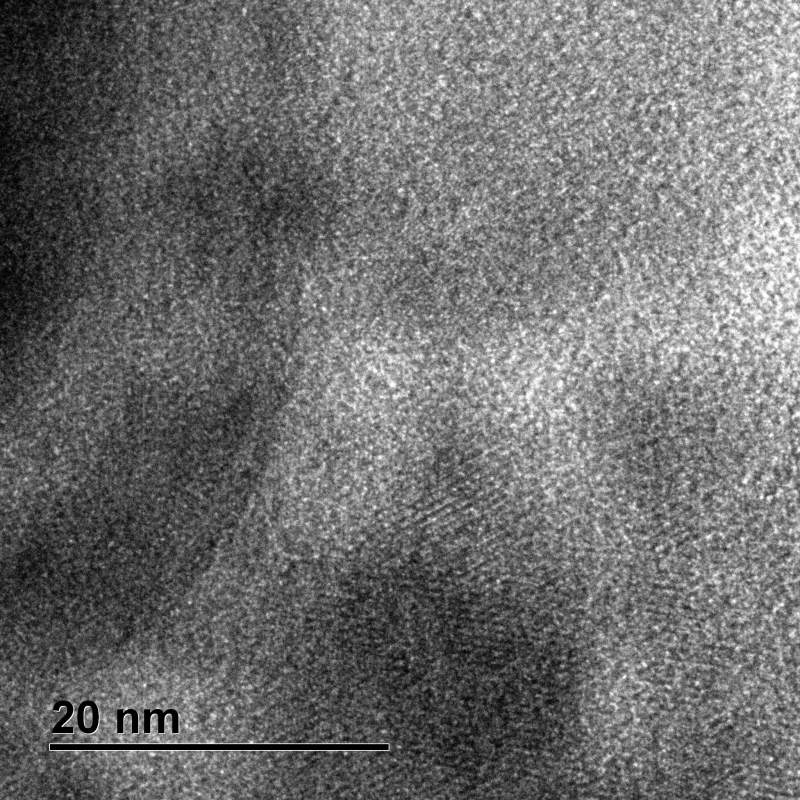

介孔碳材料出现的诡异TEM图，小女子做的碳材料出现这样的透射图，求大神解释原因

介孔碳材料出现的诡异TEM图


介孔碳材料出现的诡异TEM图-1
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2015-11-24 20:05:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

泰山小子123

铜虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
海芋310(温心若水代发): 金币+1, 谢谢回帖，欢迎常来交流！ 2016-01-11 08:31:31
引用回帖:
11楼: Originally posted by 海芋310 at 2015-11-25 09:27:34
我还大概量了0.34nm,差不多和石墨烯一样，但是问题就是我的温度貌似达不到石墨烯啊，所以我想不通...

会不会跟你用的碳前驱体有关啊？有晶格条纹的区域大吗？还是只有很小一部分？
赞一下(2人) 回复此楼
我知道我得继续努力！加油！
20楼2015-11-26 10:47:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1093711325

金虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
liwentao2010: 金币+1, 谢谢回帖，欢迎常来交流 2015-11-25 08:50:23
这就是典型的介孔材料吧，而且比较规整

发自小木虫Android客户端
赞一下(1人) 回复此楼
2楼2015-11-25 07:32:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gaojack1991

至尊木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
炼狱之火: 金币+2, 感谢回帖，欢迎常来交流 2015-11-26 20:03:08
海芋310(温心若水代发): 金币+2, 谢谢回帖，欢迎常来交流！ 2016-01-11 08:32:03
单纯的介孔材料而言，你做的还是比较规整的，很赞同六楼说的。你说你做出的很诡异，有石墨烯的晶格间距形成，那你量了晶格条纹间距了没？能否跟石墨烯的对应呢？
赞一下(1人) 回复此楼
坚持，奇迹就在你的身边
9楼2015-11-25 09:15:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gaojack1991

至尊木虫 (著名写手)

【答案】应助回帖

★ ★
炼狱之火: 金币+2, 感谢回帖，欢迎常来交流 2015-11-26 20:02:42
引用回帖:
8楼: Originally posted by 海芋310 at 2015-11-25 09:10:09
介孔碳应该很规整，石墨烯晶格间距应该是看不到的，因为我的碳化温度不是特别高，我不知道这到底是什么...

你的碳源和模板是什么？最好量一下你做出材料的晶格间距，相互对比一下再做分析。
赞一下(1人) 回复此楼
坚持，奇迹就在你的身边
10楼2015-11-25 09:25:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

温心若水

版主 (职业作家)
引用回帖:
12楼: Originally posted by 海芋310 at 2015-11-25 09:29:04
你有做过这方面的吗...

做过，不只是碳材料，其它材料也有这种情况，最好是先在低倍数下找孔道
赞一下(1人) 回复此楼
15楼2015-11-25 10:44:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

泰山小子123

铜虫 (著名写手)
楼主是用硬模板法制备有序介孔碳材料吧，先看看低倍下有没有有序的孔道，为啥有晶格条纹呢？
赞一下(1人) 回复此楼
我知道我得继续努力！加油！
16楼2015-11-25 11:50:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gaojack1991

至尊木虫 (著名写手)

【答案】应助回帖

★
海芋310(温心若水代发): 金币+1, 谢谢回帖，欢迎常来交流！ 2016-01-11 08:32:30
引用回帖:
13楼: Originally posted by 海芋310 at 2015-11-25 09:30:22
蔗糖和SBA-15，确实在700度不能达到这么高的石墨化程度啊。...

SBA-15的间距是多少？

发自小木虫IOS客户端
赞一下(1人) 回复此楼
坚持，奇迹就在你的身边
17楼2015-11-25 12:51:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

感谢参与，应助指数 +1
diff试试可以，打个宏观一点的，确定总体情况另外用弱光束确定下不是电子束影响
赞一下(1人) 回复此楼
21楼2015-11-26 11:00:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huihuining

木虫 (著名写手)
你再把放大倍数增加，应该是可以清楚得看到晶格条纹的，至于颜色重的地方，可能是存在应力，也可能是晶格重叠

发自小木虫Android客户端
赞一下(1人) 回复此楼
22楼2015-11-26 11:18:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

瓶中沙211

新虫 (初入文坛)

【答案】应助回帖

★
海芋310(温心若水代发): 金币+1, 谢谢回帖，欢迎常来交流！ 2016-01-11 12:48:10
我之前也出现过相同的现象，应该是有金属混进去了，你煅烧的环境是不是不干净，建议打个能谱，我当时做的时候出现这种情况结果打能谱出来是里面含有Fe，所以是Fe的晶格条纹。
赞一下(1人) 回复此楼
27楼2016-01-10 21:55:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

海芋310

银虫 (小有名气)
引用回帖:
2楼: Originally posted by 1093711325 at 2015-11-25 07:32:57
这就是典型的介孔材料吧，而且比较规整

不是吧。
回复此楼
3楼2015-11-25 08:10:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gaojack1991

至尊木虫 (著名写手)
晶格条纹？

发自小木虫IOS客户端
回复此楼
坚持，奇迹就在你的身边
4楼2015-11-25 08:29:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

海芋310

银虫 (小有名气)
引用回帖:
4楼: Originally posted by gaojack1991 at 2015-11-25 08:29:06
晶格条纹？

我不知道啊。。
回复此楼
5楼2015-11-25 08:41:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

温心若水

版主 (职业作家)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
炼狱之火: 金币+2, 感谢回帖，欢迎常来交流 2015-11-26 20:02:53
两种可能吧，一种是你的材料挺好，但是电子束把孔道打坏了！一种是材料本身就不好！
赞一下 回复此楼
6楼2015-11-25 09:02:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gaojack1991

至尊木虫 (著名写手)
引用回帖:
5楼: Originally posted by 海芋310 at 2015-11-25 08:41:08
我不知道啊。。

你觉得什么地方诡异了呢
赞一下 回复此楼
坚持，奇迹就在你的身边
7楼2015-11-25 09:03:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

海芋310

银虫 (小有名气)
引用回帖:
7楼: Originally posted by gaojack1991 at 2015-11-25 09:03:46
你觉得什么地方诡异了呢...

介孔碳应该很规整，石墨烯晶格间距应该是看不到的，因为我的碳化温度不是特别高，我不知道这到底是什么
赞一下 回复此楼
8楼2015-11-25 09:10:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
