[求助] abaqus如何查看某一个单元的应力值大小 已有2人参与

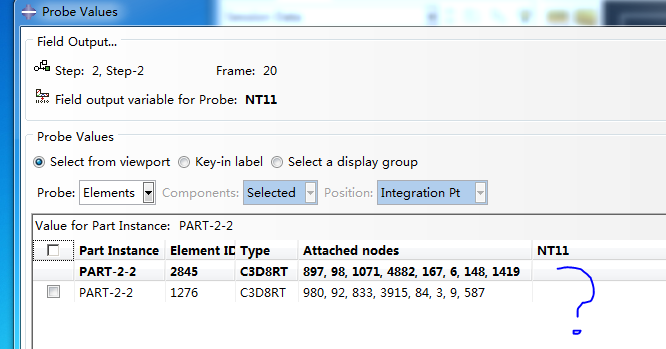

我用query information 工具选择了element，但是温度值空白，请问咋整？节点值可以出来，单元值显示不出来。

abaqus如何查看某一个单元的应力值大小
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-11-24 11:49:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

空中飞客

至尊木虫 (著名写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
希希0099: 金币+2, ★★★很有帮助, 谢谢回答，应力也显示不出来，一个道理。 2015-11-24 12:22:56
希希0099: 金币+1, ★★★很有帮助, 不对不对，应力可以显示，温度显示不出来，求教。 2015-11-24 12:24:17
NT表示输出变量为温度，查看应力，变量选择s
赞一下 回复此楼
2楼2015-11-24 12:20:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

核jiw
。。

发自小木虫IOS客户端
3楼2015-11-25 18:57:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

owen2011

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
希希0099: 金币+5, ★★★很有帮助, 十分感谢您的答复，我忘了勾选 2015-11-26 10:38:49
STEP里面看一下FIELD OUTPUT 里面是不是每一步都创建了有关单元温度(ELEMENT TEMPERATURE) 的场变量输出

还有提醒下NT11是节点温度 （NODE TEMPERATURE) 单元温度还要勾选一项的(ELEMENT TEMPERATURE) 不选的话是没有单元温度的
赞一下 回复此楼
4楼2015-11-25 19:10:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

owen2011

新虫 (初入文坛)

【答案】应助回帖

★ ★
希希0099: 金币+2, ★★★很有帮助, 感谢！ 2015-11-26 10:39:04
不能贴图片，就是在Edit Field Output Manager 里面勾选NT 是节点温度(Nodal Temperature) TEMP才是单元温度(Element Temperature) 勾完之后重新算一下估计就有了
赞一下 回复此楼
5楼2015-11-26 08:33:57
