[求助] 刚组装完的石墨负极扣电EIS拟合的等效电路 已有1人参与

刚刚组装完的石墨负极扣电EIS拟合的等效电路该怎么画？应该这个时候还没有形成SEI膜，是不是可以把膜电阻膜电容的并联电路给取消掉，但是取消掉后拟合误差很大，该怎么弄？谢谢了！
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2015-11-24 09:43:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

godsdream09

银虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
只要浸入稳定后肯定有膜，大小的区别而已

[ 发自手机版 http://muchong.com/3g ]
赞一下(1人) 回复此楼
心若在，梦若在。
2楼2015-11-24 11:58:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Xavier07

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by godsdream09 at 2015-11-24 11:58:19
只要浸入稳定后肯定有膜，大小的区别而已

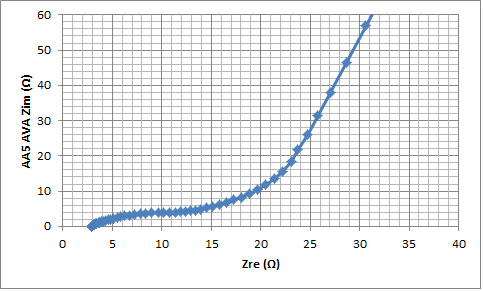

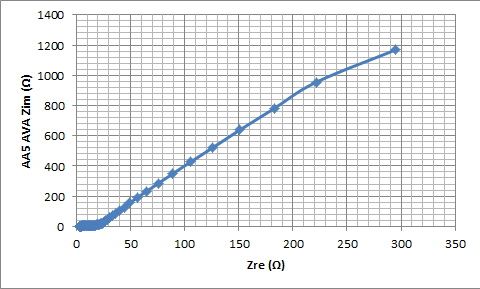

这个说法和文献里的有些差别吧，文献中说在首次充电到1.0-0.8V时SEI膜开始形成，而且负极SEI膜的形成化学反应中也是需要有电子参加的，另外刚组装完的电池的阻抗谱曲线是高频区一个半圆，后面一条斜线。如果有SEI膜的话应该是2个半圆吧。下图是我做的刚组装完的负极扣电的SEI图。
刚组装完的石墨负极扣电EIS拟合的等效电路


刚组装完的石墨负极扣电EIS拟合的等效电路-1
赞一下 回复此楼
3楼2015-11-25 12:51:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

godsdream09

银虫 (正式写手)

【答案】应助回帖

★
Xavier07: 金币+1 2015-12-03 09:38:20
只要固进液，膜就会有的，即使不是电池，但是不是与稳定循环时的sei膜传导性质相同，就要看实际体系，电解液和电极组分都会影响。而你所说的两个半圆和一个半圆也并不能绝对化，通过拟合也是可以将其分为一大一小。所以要根据实际情况和拟合结果来合理选择电路。

发自小木虫IOS客户端
赞一下 回复此楼
心若在，梦若在。
4楼2015-11-26 22:47:57
