[求助]
有关太阳能电池不同光源测试I-V曲线问题，谢谢！ 已有1人参与
|

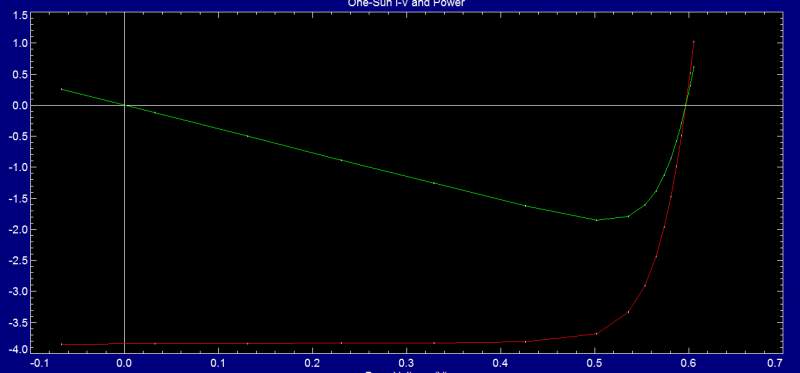

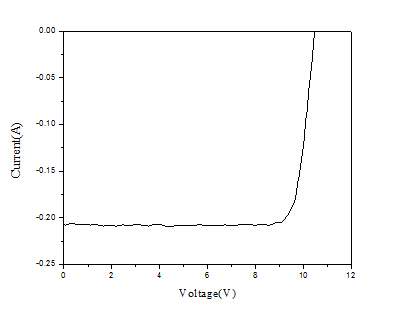

我使用钨灯光源按照一定的强度用吉时利2400测试购买的太阳能电池板的I-V曲线，电压达到10V左右，电流只有0.2A多，如图所示。然后利用计算得到的串联和并联电阻，以及多晶P型硅的参数用软件PC1D用标准光源AG1.5模拟，得到的I-V曲线电压0.56V，电流3.8A。但是两者计算出的光电转换效率差别不大。请问一下，这两个数据的电压和电流为什么有差别，差别为什么这么大？是什么原因造成的？谢谢您的帮助。 PC1D模拟数据.jpg  钨灯测试数据.jpg |
回复此楼» 猜你喜欢
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急
已经有3人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有5人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有4人回复
-
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有3人回复
-
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有5人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有3人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有5人回复
-
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急
已经有6人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有3人回复
-
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急
已经有5人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 多壳层空心球的研究进展及在电池方面的应用好文章，非常值得看
已经有167人回复
- 河南大学光伏（光电）材料省级重点实验室2013-2014年招聘启事
已经有11人回复
- 基于有机分子的太阳能电池材料界面研究获得重要突破
已经有71人回复
- 求助瑞 士洛桑联邦理工学院的Michael Graetzel教授的一项研究的相关信息
已经有3人回复
- 北京市“十二五”时期新能源和可再生能源发展规划
已经有10人回复
- 石墨烯在室温和普通光照下可产生电流
已经有8人回复
- 微纳版九月份活动贴和资源帖汇总——期待大家的参与与分享
已经有87人回复
- 2010年河南省博士后项目启动经费获得者名单
已经有9人回复
- 功能膜领域 将涌现一批高成长公司
已经有7人回复
- 电致变色
已经有8人回复
- 【公告】微米纳米版专家介绍及顾问室链接[20120909更新]
已经有11人回复
- 【交流】索尼开发出转换效率为9.9％的色素增感型太阳能电池，两年半效率提高2.4个百分
已经有0人回复
- 【其他】德国新型电动汽车605公里不充电
已经有10人回复
- 【交流】太阳能电池原理新解
已经有42人回复
逝水aa
木虫 (著名写手)
- 应助: 1 (幼儿园)
- 金币: 4756.3
- 散金: 1477
- 红花: 3
- 帖子: 1071
- 在线: 269.4小时
- 虫号: 2300981
- 注册: 2013-02-26
- 性别: GG
- 专业: 电化学
2楼2015-11-23 20:32:50
ftfxiaoyu
木虫 (正式写手)
- 应助: 23 (小学生)
- 金币: 3475.5
- 红花: 1
- 帖子: 429
- 在线: 47.4小时
- 虫号: 457081
- 注册: 2007-11-12
- 性别: GG
- 专业: 半导体材料
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
逝水aa: 金币+50, ★★★★★最佳答案 2016-01-19 18:37:18
感谢参与，应助指数 +1
逝水aa: 金币+50, ★★★★★最佳答案 2016-01-19 18:37:18
| 光照面积和效率乘积可得到功率值，而输出的电流电压值与太阳能电池板内部的串联和并联相关。小电池块的组合变化，电流电压值会发生变化。19个输出为0.56V,0.2A的电池串联，电压可达到10.64V，但电流仅0.2A。若他们并联，电压为0.56V,电流变为3.8A。 |
