[求助] 电机轴与连接法兰孔配合尺寸公差

电机轴与法兰连接孔，传递力矩靠过盈配合连接，怎么选择加工公差？轴是77.75（0~0.025）的，现在设计法兰，孔的尺寸如何设计？
回复此楼

» 猜你喜欢
1楼 2015-11-23 19:57:26
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
zhl1998: 金币+2, ★★★很有帮助 2015-11-24 18:29:30
由于电机轴是标准部件上的零件，尺寸公差已定；而法兰盘是后来用户才加工的，因此应该采用基轴制，尺寸公差配合可确定为R7/h6或S7/h6。若精度要求较低，则还可以将加工精度各放松一个级别。
赞一下(1人) 回复此楼
2楼2015-11-23 21:41:41
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

lvxc123

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
zhl1998: 金币+8, ★★★很有帮助 2015-11-24 18:28:45
池添添: 应助指数+1 2015-11-24 20:58:03
引用回帖:
7楼: Originally posted by zhl1998 at 2015-11-24 12:58:34
能说的详细一些么？...

书
电机轴与连接法兰孔配合尺寸公差



发自小木虫Android客户端
赞一下(1人) 回复此楼
努力,没有到不了的明天，只有不想改变的自己~
10楼2015-11-24 18:14:53
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

zyhaohaode

铁虫 (初入文坛)
难道没有键连接？  电机轴和孔配的话 一般都是基轴制  根据机械设计手册选择孔的公差吧
赞一下 回复此楼
业精于勤而荒于嬉，行成于思而毁隐身
3楼2015-11-23 21:47:46
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

lvxc123

木虫 (正式写手)
一般都带键的吧？要么热装，过盈量是要计算的，看机械设计手册或者书上有

发自小木虫Android客户端
赞一下 回复此楼
努力,没有到不了的明天，只有不想改变的自己~
4楼2015-11-24 07:41:41
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

kingjinjing

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
zhl1998: 金币+3, ★★★很有帮助 2015-11-24 18:33:58
电机轴有键槽就用键槽。。。
没键槽用胀套。。。

用过盈不太好。。。
赞一下 回复此楼
5楼2015-11-24 08:23:36
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

zhl1998

金虫 (正式写手)
引用回帖:
5楼: Originally posted by kingjinjing at 2015-11-24 08:23:36
电机轴有键槽就用键槽。。。
没键槽用胀套。。。

用过盈不太好。。。

没有键槽，所以考虑过盈配合。胀套是什么样子的？
可以给个图片么？
赞一下 回复此楼
6楼2015-11-24 12:57:38
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

zhl1998

金虫 (正式写手)
引用回帖:
4楼: Originally posted by lvxc123 at 2015-11-24 07:41:41
一般都带键的吧？要么热装，过盈量是要计算的，看机械设计手册或者书上有

能说的详细一些么？
赞一下 回复此楼
7楼2015-11-24 12:58:34
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

kingjinjing

专家顾问 (著名写手)
引用回帖:
6楼: Originally posted by zhl1998 at 2015-11-24 12:57:38
没有键槽，所以考虑过盈配合。胀套是什么样子的？
可以给个图片么？...

自己百度下么。。。
回复此楼
8楼2015-11-24 16:40:33
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

lvxc123

木虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
池添添: 统一主题应助一次，取消本次应助，请见谅。 2015-11-24 20:59:05
zhl1998: 金币+2, ★有帮助 2015-11-26 08:45:49
引用回帖:
7楼: Originally posted by zhl1998 at 2015-11-24 12:58:34
能说的详细一些么？...

这都是机械设计书上的。。。

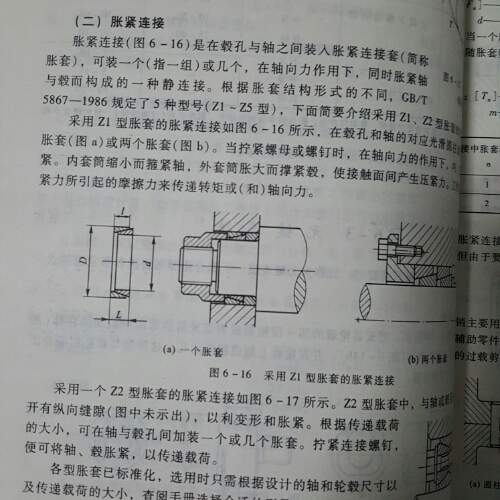

电机轴与连接法兰孔配合尺寸公差-1

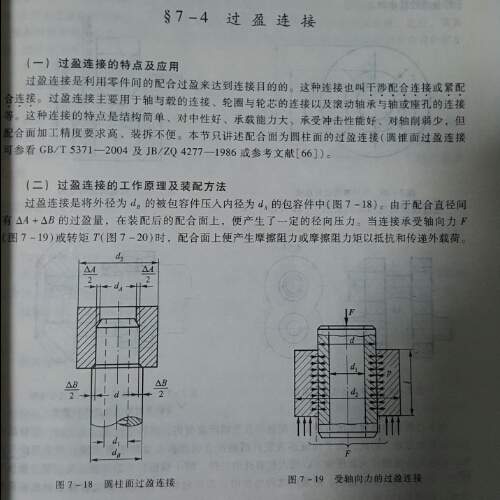

电机轴与连接法兰孔配合尺寸公差-2

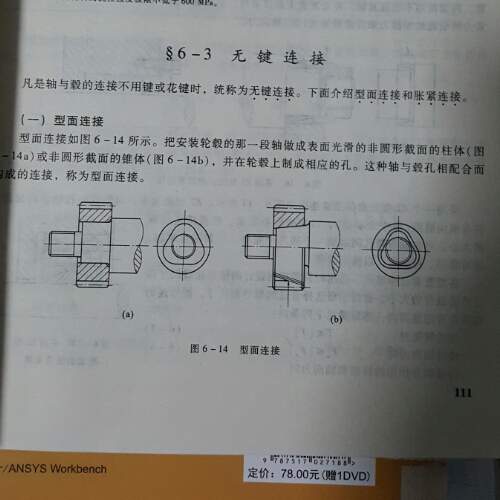

电机轴与连接法兰孔配合尺寸公差-3



发自小木虫Android客户端
赞一下 回复此楼
努力,没有到不了的明天，只有不想改变的自己~
9楼2015-11-24 18:14:03
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
