[求助] fluent追踪自由界面已有2人参与

用fluent模拟油滴在静水中上升,选用VOF模型,设置油水表面张力为文献中的35mpa/m,初期模拟的是直径为5mm的油滴在水中浮升,按实验情况与文献中的模拟情况,应该能够观测到油滴的变形,然而我模拟出来的结果根本看不见变形,即便我最后将油滴直径设置到10mm,表面张力降到很低,算到5s时才发现轻微的变形,明显与实际情况出入很大,请问这是什么情况啊??我用的是2D轴对称几何图形,网格划分也按照文献要求划得算细了,但是模拟出来的界面效果就是不理想,请问各位高水要怎么才能较为精确的得到界面的模拟结果啊?要用UDF进行界面追踪??好迷茫

fluent追踪自由界面
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wanghao167

金虫 (小有名气)

引用回帖:
3楼: Originally posted by 东岳流体 at 2015-11-24 00:16:21
你好,

1. 请展示网格+相场图+网格尺度
2. 展示不同时间的相场例如1s,2s,5s
3. 不考虑变形,油滴在运动么

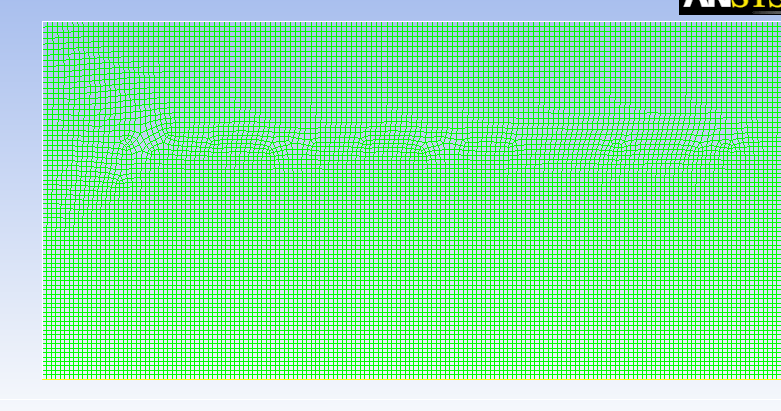

我模拟的油滴直径5mm,在直径方向上参照文献设置有20个网格节点,也即在油滴经过方向网格尺寸为0.25mm,相图没有太大变化,只是随时间油滴会上浮而已,但是看不见明显的变形。这个是在gambit里面划的网格部分放大图,中间四边形,旁边三角形和四边形混合。
fluent追踪自由界面-1

4楼2015-11-24 11:29:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 16 个回答

吴亚军ECUST

银虫 (初入文坛)

【答案】应助回帖


感谢参与,应助指数 +1
wanghao167: 金币+1, 有帮助 2015-11-24 18:39:00

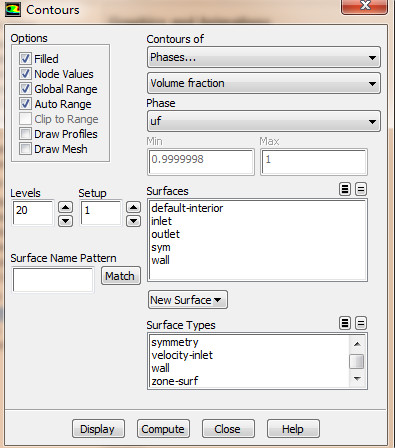

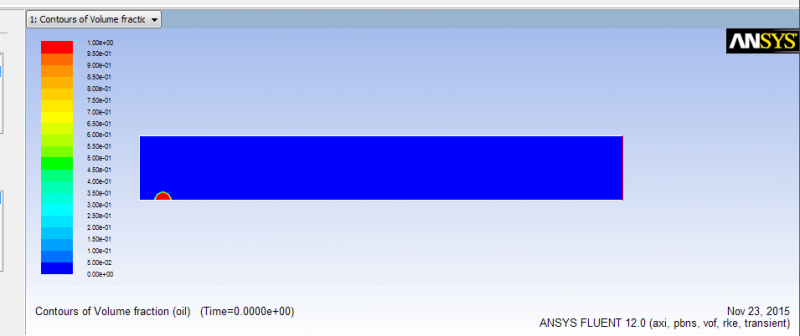

楼主,能请教一下你这个图是怎么显示出来的吗?为何我这样设置的会不行呢?
fluent追踪自由界面-2


fluent追踪自由界面-3

2楼2015-11-23 19:38:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

东岳流体

新虫 (小有名气)

【答案】应助回帖


感谢参与,应助指数 +1
wanghao167: 金币+1, 有帮助 2015-11-25 15:08:35
你好,

1. 请展示网格+相场图+网格尺度
2. 展示不同时间的相场例如1s,2s,5s
3. 不考虑变形,油滴在运动么

CFD中国http://cfd-china.com
3楼2015-11-24 00:16:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wanghao167

金虫 (小有名气)

引用回帖:
4楼: Originally posted by wanghao167 at 2015-11-24 11:29:46
我模拟的油滴直径5mm,在直径方向上参照文献设置有20个网格节点,也即在油滴经过方向网格尺寸为0.25mm,相图没有太大变化,只是随时间油滴会上浮而已,但是看不见明显的变形。这个是在gambit里面划的网格部分放大图 ...

旁边是非结构四边形网格
5楼2015-11-24 11:31:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
