[求助] BET数据测试数据处理已有6人参与

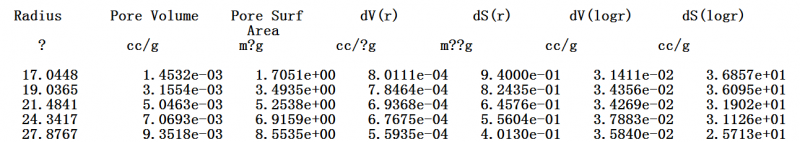

测试的是介孔材料，需要作孔径分布图，一般的纵坐标都是dV/dD或者dV/dlogD,横坐标都是D，测试中心给出的数据是图这样的。

1.第一列是 R 半径，横坐标是要把这个数据×2吗？第一列数据是17.0448到989.9，乘以2 也不是2—50 nm范围，介孔半径2-50nm，难道测试成微孔了？
2.第四列dV（r），第六列dV（logr）是什么意思，就是dV/dr吗？

Instrument:    QuadraSorb Station 3
Void Vol.:     He Mode.Cell: 9mm large bulbRun modeStandard           Instrument version:5.06

BET数据测试数据处理
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼2015-11-20 09:01:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kyle097

金虫 (小有名气)
引用回帖:
2楼: Originally posted by 格格叔叔 at 2015-11-20 16:59:24
一般的仪器测试以后，给出的报告，孔径分布图，都是孔直径和吸附量的关系，你这给出的是什么意思。

下图就是测试中心给出的数据。我就是有些不懂什么意思才问的！

发自小木虫Android客户端
赞一下 回复此楼
3楼2015-11-21 00:11:26
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kyle097

金虫 (小有名气)
引用回帖:
4楼: Originally posted by 白水山石 at 2015-11-21 11:27:55
数据少了一列，dV/dD，正如楼主所言，如果要算直径，将半径乘2就OK。

测试中心给的就是这些数据  不可能少一列吧  一般的纵坐标都是dV/dD或者dV/dlogD,横坐标都是D  第四列dV（r）会是dV/dr 吗
赞一下 回复此楼
5楼2015-11-21 11:51:19
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kyle097

金虫 (小有名气)
引用回帖:
10楼: Originally posted by zgtzgt at 2015-11-22 08:57:07
喂,朋友,你直接用测试中心给你的excel画图就行,别搞那么复杂啊
...

测试中心给出的就只有6个TXT 文本文档数据，所有的图需要自己画的
赞一下 回复此楼
11楼2015-11-22 10:09:00
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kyle097

金虫 (小有名气)
引用回帖:
8楼: Originally posted by xyxuyong at 2015-11-22 07:44:20
这是以前的仪器测出来的结果！还有一个单独的孔径和表面积的数据，这个是你用来作图的，需要你算。

确实有平均孔径和孔体积，但是目前需要的是 做出孔径分布图
赞一下 回复此楼
12楼2015-11-22 10:09:42
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kyle097

金虫 (小有名气)
引用回帖:
7楼: Originally posted by 汶水长流 at 2015-11-22 04:03:12
来， 哥给你回答！测试完毕出报告是由你自己选择需要哪些数据的！你选择的参数似乎不对。请咨询一起管理人员。

是别人帮测试的，可能没说，数据给的是这样，应该是测试中心默认的给出形式，会不会是仪器版本不同，现在的仪器都是直径D
赞一下 回复此楼
13楼2015-11-22 10:11:31
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kyle097

金虫 (小有名气)
内容已删除
回复此楼
14楼2015-11-22 10:13:47
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kyle097

金虫 (小有名气)
引用回帖:
15楼: Originally posted by 科学吃肉 at 2015-11-22 11:54:20
看数据应该是康塔设备，半径单位默认为埃，除十换成纳米就好...

对头，看来是这样子的，单位为埃 除十 测试范围就是2—100，非常感谢！

那需要作图dV/dlogD——D  应该怎么处理数据呢，D 已经解决，倒数第二列搞不懂了
赞一下 回复此楼
17楼2015-11-22 16:34:53
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kyle097

金虫 (小有名气)
引用回帖:
16楼: Originally posted by suran5409 at 2015-11-22 15:24:30
有可能是你处理时选择的参数不对，而且处理的方法也会对你的孔分布有影响。半径单位显示不出来，或许真的是A。我们处理之后，直径大小单位是nm，是能显示出来的
...

那还需要到那边重新修改，输出格式这可能是测试中心默认的，只是跟一般的不同，设备原因吧   康塔设备
赞一下 回复此楼
19楼2015-11-23 10:49:47
