楼主做电动汽车锂电池+超级电容器的复合电源能量分配与制动回收的控制策略这块的~
最近用Gemry电化学工作站测了下锂电池和超级电容器的阻抗谱，锂电池的没有什么问题，可是超级电容器的数据完全跟我看到的文献不一样啊~想不通为什么~来问问大神们(?????)
    理论上来说超级电容器阻抗的虚部测得的数据应该是负的，然后做Nyquist图的时候纵轴为-Z"，所以曲线应该是在横轴上方的对吧，可是我用Zview做出来的图纵轴的值几乎完全是正的，也就是全都到横轴下方去了，跟理论的完全相反。想不通为什么啊(っ╥╯﹏╰╥c)
    求指点~

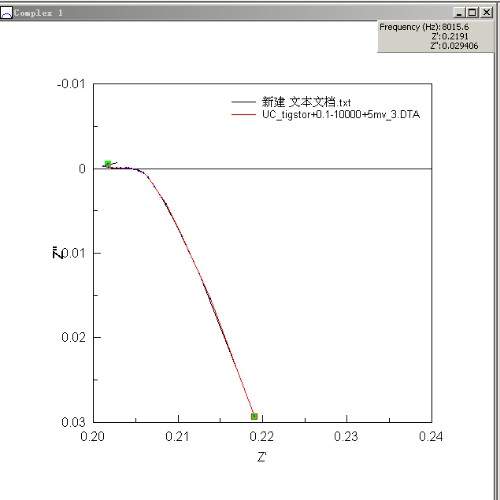

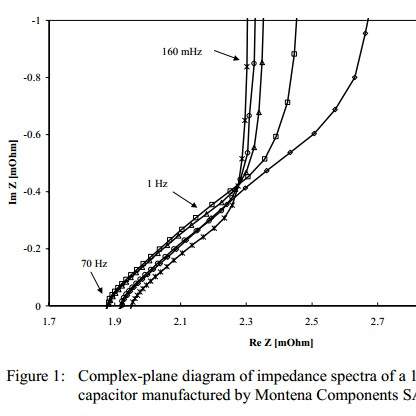

有三张是文献里得，一张是我保存的数据，一张是在zview里画的图。

测超级电容器的阻抗谱，长得跟文献里的不一样


测超级电容器的阻抗谱，长得跟文献里的不一样-1


发自小木虫Android客户端
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-11-19 16:45:35
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

whutzz

新虫 (正式写手)

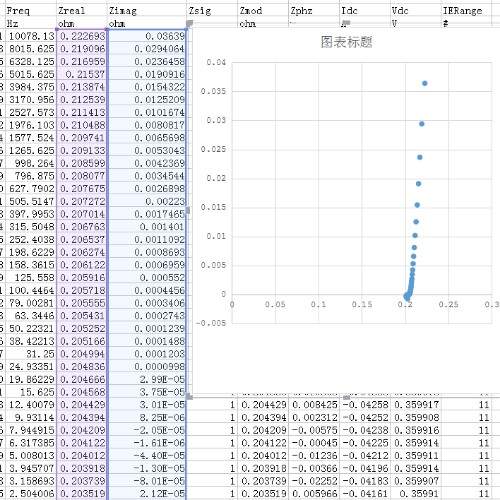

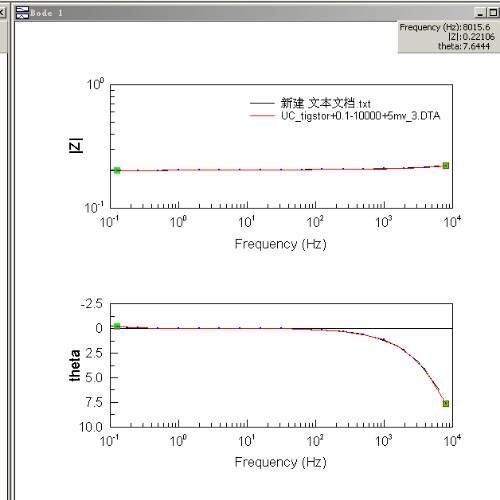

额，图没放全
测超级电容器的阻抗谱，长得跟文献里的不一样-2


测超级电容器的阻抗谱，长得跟文献里的不一样-3



发自小木虫Android客户端
赞一下 回复此楼
2楼2015-11-19 16:47:28
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

whutzz

新虫 (正式写手)
还有一个疑问就是，超级电容器应该输入的正弦电压信号的频率越大阻抗越小才对，为什么我的是频率越大阻抗也更大了(???︿???)

发自小木虫Android客户端
赞一下 回复此楼
3楼2015-11-19 16:50:09
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

fyj520wyl

铁虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
3楼: Originally posted by whutzz at 2015-11-19 16:50:09
还有一个疑问就是，超级电容器应该输入的正弦电压信号的频率越大阻抗越小才对，为什么我的是频率越大阻抗也更大了(???︿???)

你第一个图是因为你没有把纵轴原始数据乘以（-1），所以才会你那样的结果

发自小木虫IOS客户端
赞一下 回复此楼
4楼2015-11-19 20:41:17
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

whutzz

新虫 (正式写手)
引用回帖:
4楼: Originally posted by fyj520wyl at 2015-11-19 20:41:17
你第一个图是因为你没有把纵轴原始数据乘以（-1），所以才会你那样的结果
...

可是我电池的数据不用乘-1,用Zview弄出来就是对的~而且超级电容器测的数据虚部本身应该是负的才对啊，但我得到的是正的，所以很疑惑
