[求助]
ANSYS移动热源命令流，求分析
|
|

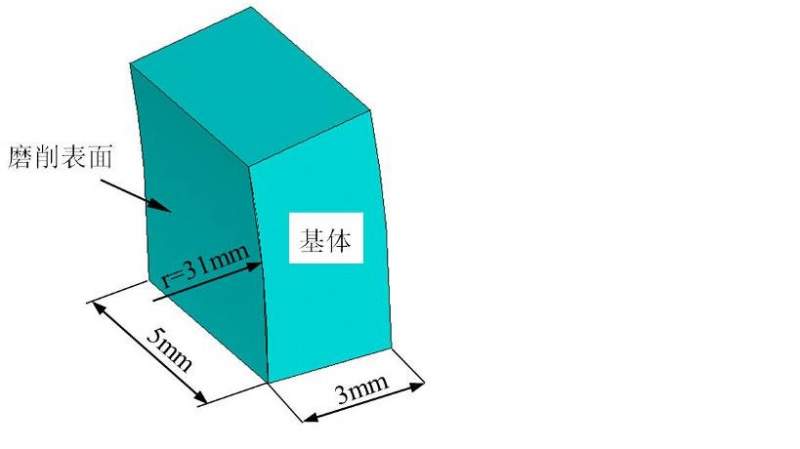

这是别人做的移动热源分析的命令流，但是设置参数那部分以及循环那部分实在看不懂，模型见附件，麻烦大神求解每步命令流的意思，谢谢了，悬赏悬赏 /FILNAME,JIUGAN,1 /TITLE,Thermal Analysis of Internal Grinding /COM, Thermal /UNITS,SI /PREP7 ET,1,SOLID90 MP,C,1,553 MP,DENS,1,7810 MP,KXX,1,36.72 *SET,DW,0.102 *SET,RW,DW/2 *SET,DS,0.084 *SET,DE,DW*DS/(DW-DS) *SET,AP,10E-6 *SET,LG,SQRT(AP*DE) *SET,THETA,LG/RW *SET,PI,3.1415926 *SET,L,2*THETA*180/PI *SET,THETA1,THETA*180/PI *SET,DT,THETA1/20 *SET,VW,1.1 *SET,Q,91E6 CYLIND,RW+0.003,RW,0,0.0005,0,L, VATT,1,,1, LESIZE,1, , ,10,0.2, , , ,1 LESIZE,3, , ,10,0.2, , , ,1 LESIZE,6, , ,10,0.2, , , ,1 LESIZE,8, , ,10,0.2, , , ,1 LSEL,S,LINE,,9,12,1 LESIZE,ALL, , ,5,, , , ,1 ALLSEL,ALL LESIZE,2, , ,100, , , , ,1 LESIZE,4, , ,100, , , , ,1 LESIZE,5, , ,100, , , , ,1 LESIZE,7, , ,100, , , , ,1 VMESH,ALL SELTOL,1E-4 /SOL ANTYPE,4 AUTOTS,OFF OUTRES,ALL,ALL KBC,1 TREF,10 TUNIF,10 TIMINT,ON *SET,T,2*LG/VW *SET,DELTIM,T/40 *SET,TIM,0 CSYS,1 *DO,I,1,21 *SET,TIM,TIM+DELTIM TIME,TIM *DO,J,I,I+19 NSEL,S,LOC,X,RW NSEL,R,LOC,Z,0,0.001 NSEL,R,LOC,Y,(J-1)*DT-THETA/100,J*DT+THETA/100 SF,ALL,HFLUX,(J-I+0.5)*Q/10 ALLSEL,ALL *ENDDO NSUBST,3 SOLVE NSEL,S,LOC,X,RW NSEL,R,LOC,Z,0,0.001 NSEL,R,LOC,Y,0,L SFDELE,ALL,HFLUX ALLSEL,ALL *ENDDO FINISH  无标题.jpg |
