应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 电化基础 » NCA容量求助
71/1返回列表
查看: 1485  |  回复: 6
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

yanjinghao

金虫 (小有名气)

[求助] NCA容量求助 已有4人参与

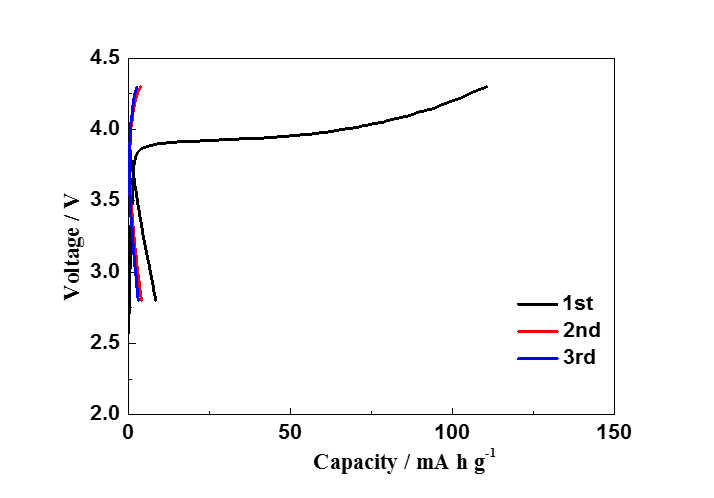

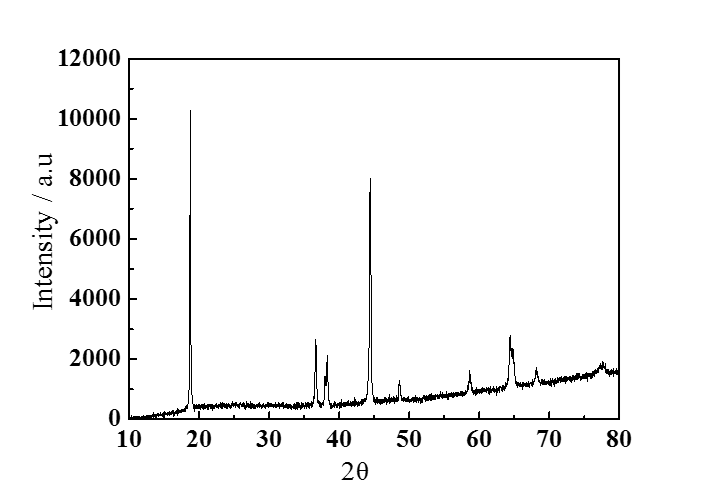

本人最近用水热法制备NCA(0.8：0.15：0.05),掺碳酸锂，氧气氛围780℃烧结12h，XRD结果显示纯相，但放电容量基本没有?求大神帮忙解决。

NCA容量求助


NCA容量求助-1
回复此楼

» 收录本帖的淘帖专辑推荐

NCA材料

» 猜你喜欢
美好的生活要靠努力的奋斗
1楼 2015-11-18 10:55:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tanglianxing

木虫 (著名写手)

锂电材料“砖家”

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
yanjinghao(pengtao1203代发): 金币+3, 感谢分享 2015-11-19 09:11:31
材料还不够纯，108和110峰还没有完全分开，建议你延长烧结时间至少24H，然后再测试。
赞一下 回复此楼
“砖家”到处有，中国特别多。
2楼2015-11-18 17:04:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yanjinghao

金虫 (小有名气)
引用回帖:
2楼: Originally posted by tanglianxing at 2015-11-18 17:04:23
材料还不够纯，108和110峰还没有完全分开，建议你延长烧结时间至少24H，然后再测试。

我将烧结温度提高到820℃，12h，放电曲线和这差不多。结晶性不好至少应该有些容量吧。
赞一下 回复此楼
美好的生活要靠努力的奋斗
3楼2015-11-18 17:57:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lliang157

木虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
yanjinghao(pengtao1203代发): 金币+1 2015-11-19 09:11:41
NCA高温固相法锂镍混排都可能严重，水热法制备铁锂都铁锂混排严重，更不用说水热法做NCA了，放电肯定发挥不出来的

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
4楼2015-11-18 19:20:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yanjinghao

金虫 (小有名气)
引用回帖:
4楼: Originally posted by lliang157 at 2015-11-18 19:20:09
NCA高温固相法锂镍混排都可能严重，水热法制备铁锂都铁锂混排严重，更不用说水热法做NCA了，放电肯定发挥不出来的

铁锂是一部法合成的，我是先制备氢氧化物在和碳酸锂混合，这样和共沉淀类似。
赞一下 回复此楼
美好的生活要靠努力的奋斗
5楼2015-11-19 08:16:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hitzbp

金虫 (著名写手)

【答案】应助回帖

你的问题解决了吗？我和易的问题一样，啥原因？
赞一下 回复此楼
6楼2016-07-03 01:14:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

171977630

木虫 (正式写手)

【答案】应助回帖

★
louderbe: 金币+1 2016-07-04 11:13:07
1.可以试试氢氧化锂
2.电池多做几个
赞一下 回复此楼
7楼2016-07-03 12:00:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 yanjinghao 的主题更新
71/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 求材料调剂 +8 隔壁陈先生 2026-03-12 8/400 2026-03-18 22:19 by li123456789.
[考研] 330求调剂 +3 小材化本科 2026-03-18 3/150 2026-03-18 21:55 by 无懈可击111
[考研] 【同济软件】软件（085405）考研求调剂 +3 2026eternal 2026-03-18 3/150 2026-03-18 19:09 by 搏击518
[考研] 0854可跨调剂，一作一项核心论文五项专利，省、国级证书40+数一英一287 +8 小李0854 2026-03-16 8/400 2026-03-18 14:35 by 搏击518
[考研] 材料专硕274一志愿陕西师范大学求调剂 +6 薛云鹏 2026-03-13 6/300 2026-03-18 14:14 by 脱颖而出
[考研] 299求调剂 +5 △小透明* 2026-03-17 5/250 2026-03-18 11:49 by 尽舜尧1
[考研] 考研求调剂 +3 橘颂. 2026-03-17 4/200 2026-03-17 21:43 by 有只狸奴
[考研] 材料与化工求调剂 +6 为学666 2026-03-16 6/300 2026-03-17 20:15 by peike
[考研] 085600材料与化工求调剂 +5 绪幸与子 2026-03-17 5/250 2026-03-17 16:40 by laoshidan
[考研] 290求调剂 +3 p asserby. 2026-03-15 4/200 2026-03-17 16:35 by wangkm
[考研] 278求调剂 +3 Yy7400 2026-03-13 3/150 2026-03-17 08:24 by laoshidan
[考研] [导师推荐]西南科技大学国防/材料导师推荐 +3 尖角小荷 2026-03-16 6/300 2026-03-16 23:21 by 尖角小荷
[考研] 机械专硕325，寻找调剂院校 +3 y9999 2026-03-15 5/250 2026-03-16 19:58 by y9999
[考研] 321求调剂 +5 大米饭！ 2026-03-15 5/250 2026-03-16 16:33 by houyaoxu
[考研] 中科院材料273求调剂 +4 yzydy 2026-03-15 4/200 2026-03-16 15:59 by Gaodh_82
[考研] 277材料科学与工程080500求调剂 +3 自由煎饼果子 2026-03-16 3/150 2026-03-16 14:10 by 运气yunqi
[考研] 0856专硕279求调剂 +5 加油加油！? 2026-03-15 5/250 2026-03-15 11:58 by 2020015
[考研] 308 085701 四六级已过求调剂 +7 温乔乔乔乔 2026-03-12 14/700 2026-03-14 10:49 by JourneyLucky
[考研] 材料301分求调剂 +5 Liyouyumairs 2026-03-12 5/250 2026-03-13 14:42 by JourneyLucky
[考研] 081200-11408-276学硕求调剂 +3 崔wj 2026-03-12 4/200 2026-03-12 19:33 by 求调剂zz
信息提示
关闭
请填处理意见
关闭
