[求助]
BET图用哪些数据绘制？ 已有2人参与
|
|

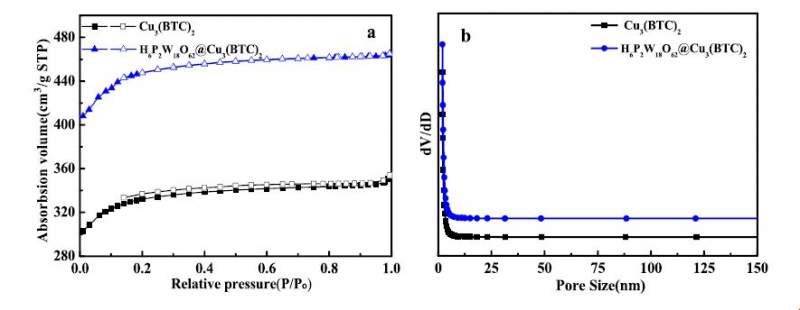

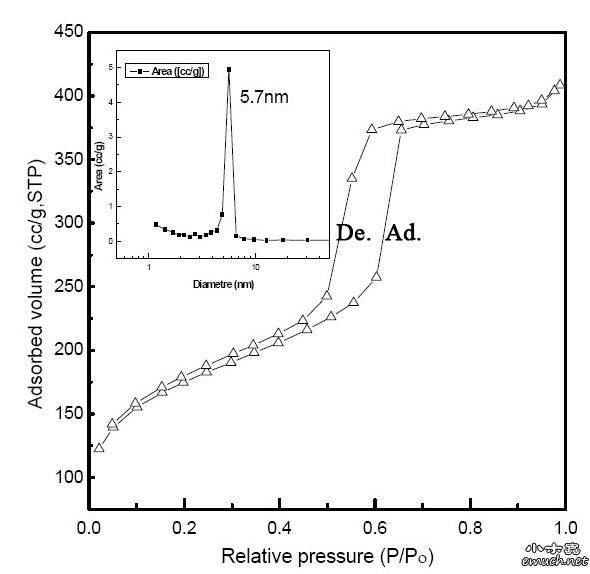

在小木虫里看了很多关于BET帖子，但是我依旧不明白用哪些数据来绘制，来绘制哪几个图。 我知道有两个图是需要绘制的。 一、dV/dD----pore size这个图， 因为我们获得的数据中没有dV/dD----pore size这组数据，所以应该可以用dA/dW----pore size数据作图，但是最好是要表明是dA/dW。 这个可以用BJH中的adsorption dA/dW pore area中的pore width 和 pore area作图， 这个可以用BJH中的adsorption dA/dlog(w) pore area中的pore width 和 pore area作图; 这个可以用BJH中的desorption dA/dW pore area中的pore width 和 pore area作图， 这个可以用BJH中的desorption dA/dlog(w) pore area中的pore width 和 pore area作图， 我所理解的，这四组数据都可以用，但是究竟是吸附还是脱附，要看孔的大小。如果孔大于5nm，那么吸附或脱附数据都行，如果孔径小于5nm，那么最好用吸附数据（5nm这点我是在小木虫上看到的）。我不知道我理解的对不对。 二、Quantity Adsorbed (cm3/g STP)，横坐标是Relative Pressure (P/Po)这个图，或者是adsorption volume (cm3/g STP)----Relative Pressure (P/Po)，应该是一样的。 做这个图时，我看到有好几组数据： （1）Isotherm Linear Plot Adsorption Quantity Adsorbed (mmol/g) Relative Pressure (P/Po) Isotherm Linear Plot Desorption Quantity Adsorbed (mmol/g) Relative Pressure (P/Po) （2）Isotherm Log Plot Adsorption Quantity Adsorbed (mmol/g) Relative Pressure (P/Po) Isotherm Log Plot Desorption Quantity Adsorbed (mmol/g) Relative Pressure (P/Po) （3）BET Surface Area Report Quantity Adsorbed (mmol/g) Relative Pressure (P/Po) 共有这么三组数据是关于Quantity Adsorbed (mmol/g) Relative Pressure (P/Po)，所以我不太明白究竟是用那组来做图。 我的疑惑就是这些，希望大牛们给我指点指点，谢谢！  这图是怎么做出来的？？ |
回复此楼» 收录本帖的淘帖专辑推荐
 材料合成与表征 | 材料合成001淘帖 | MS 相关 |
» 猜你喜欢
求助:我三月中下旬出站，青基依托单位怎么办？
已经有10人回复
-
26申博（荧光探针方向，有机合成）
已经有4人回复
-
要不要辞职读博？
已经有3人回复
-
论文终于录用啦！满足毕业条件了
已经有26人回复
-
2026年机械制造与材料应用国际会议 （ICMMMA 2026）
已经有4人回复
-
磺酰氟产物，毕不了业了！
已经有6人回复
-
Cas 72-43-5需要30g，定制合成，能接单的留言
已经有8人回复
-
北京211副教授，35岁，想重新出发，去国外做博后，怎么样？
已经有8人回复
-
自荐读博
已经有3人回复
-
不自信的我
已经有5人回复
2楼2015-11-17 21:36:55
loveisoneword
木虫 (正式写手)
- 应助: 17 (小学生)
- 金币: 2583.9
- 散金: 100
- 红花: 1
- 帖子: 506
- 在线: 43.8小时
- 虫号: 325768
- 注册: 2007-03-17
- 性别: GG
- 专业: 无机合成和制备化学
【答案】应助回帖
感谢参与，应助指数 +1
|
这图你得找给你做样的人，用软件计算拟合后直接导出当前数据，横纵坐标都就有了，拷贝回来用origin很简单直接作图就行。不用自己计算。 发自小木虫IOS客户端 |
3楼2015-11-17 21:43:51
loveisoneword
木虫 (正式写手)
- 应助: 17 (小学生)
- 金币: 2583.9
- 散金: 100
- 红花: 1
- 帖子: 506
- 在线: 43.8小时
- 虫号: 325768
- 注册: 2007-03-17
- 性别: GG
- 专业: 无机合成和制备化学
4楼2015-11-17 21:46:21
送红花一朵 |
嗯，好的。这个是我们把样品给老师购，老师自己测试完后再把样品和excell数据给我们，所以整个过程我们是不会接触的。下次可以找老师问问，可不可以给我们直接用来计算的数据。谢谢！ 发自小木虫Android客户端 |
5楼2015-11-17 22:13:16
