[求助] 有个图纸，大家给看看什么意思 已有5人参与

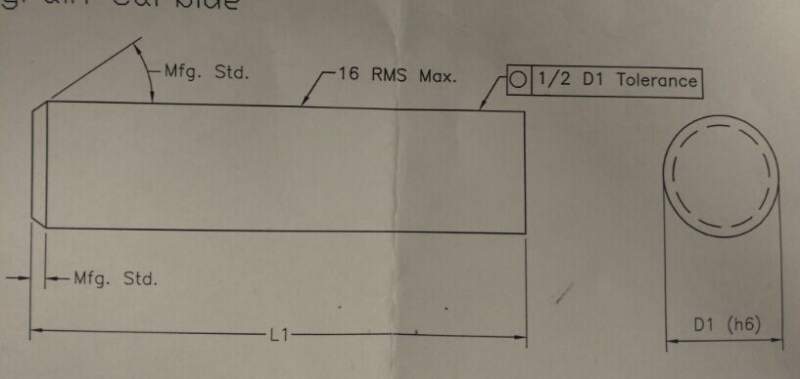

不明白的地方如下：
1，倒角处Mfg.Std，什么意思
2，16RMS Max.是指粗糙度吗，对应国标是哪个级别？
3，圆度那什么意思？
这个图纸据说是美国图纸，不详，本人非机械，求教了

有个图纸，大家给看看什么意思
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-11-17 14:20:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shifuqi

禁虫 (正式写手)
★ ★ ★ ★ ★
感谢参与，应助指数 +1
介子纳须弥: 金币+5, ★★★很有帮助, 请问Mfg.Std，这个标准你有吗，我这个图的倒角是多大的？光洁度16不是中国的标准吧 2015-11-17 18:44:04
本帖内容被屏蔽
2楼2015-11-17 16:00:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ElegantCoin

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
圆柱度允许 相对于D1的轴心基准线 0.5mm

发自小木虫Android客户端
赞一下(1人) 回复此楼
上海上海上海上海上海
3楼2015-11-17 20:48:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangxinyue

新虫 (初入文坛)
前面的两个标注不知道，中间一个是表面粗糙度1.6，后面一个是截面圆度公差为H6 的一半。
赞一下(2人) 回复此楼
4楼2015-11-17 20:59:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

介子纳须弥

银虫 (著名写手)
引用回帖:
4楼: Originally posted by wangxinyue at 2015-11-17 20:59:14
前面的两个标注不知道，中间一个是表面粗糙度1.6，后面一个是截面圆度公差为H6 的一半。

多谢！
回复此楼
5楼2015-11-18 11:06:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mqxyxpppkf

铜虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
应该是一份美国图纸

Mfg.Std 指的是制造的机械标准
这是要看你图纸所引用的标准，楼主你看下你的图纸上面的技术要求（或是出这个图纸的厂家的技校标准），一般都会有的。

RMS表示表面粗糙度的均方根值，单位为nm
Ra表示算术平均值，单位为微米
转换公式Ra x 40 = RMS
也就是我们中国所说的表面粗糙度最大Ra=0.4。

圆度我的理解是二分之一D1的公差，因为这样才能做到D1尺寸 的公差。
赞一下(5人) 回复此楼
这个春天和以往不同也是人生里的初次放下渴望收获的心所有的一切都是因为你简简单单地为你歌唱阳光普照在冬
6楼2015-11-19 11:34:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leeyu66

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
D1应该是有好几个具体尺寸，不同尺寸的倒角角度和长度不同，查他们的标准
赞一下(1人) 回复此楼
7楼2015-11-19 13:08:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhl1998

金虫 (正式写手)

【答案】应助回帖

mqxyxpppkf 的回答是正确的。
赞一下 回复此楼
8楼2015-11-21 19:53:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

加油！陈志飞

新虫 (正式写手)
引用回帖:
2楼: Originally posted by shifuqi at 2015-11-17 16:00:14
圆度你可以差公差与配合及互换性，Mfg.Std机械标准，16RMS Max表面光洁度不超过16

光洁度不是苏联用的吗？西方国家没有这个概念吧，我国也早没用苏联标准了

发自小木虫Android客户端
赞一下 回复此楼
9楼2015-11-22 09:17:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
