[求助] MATLAB实现编程 已有1人参与

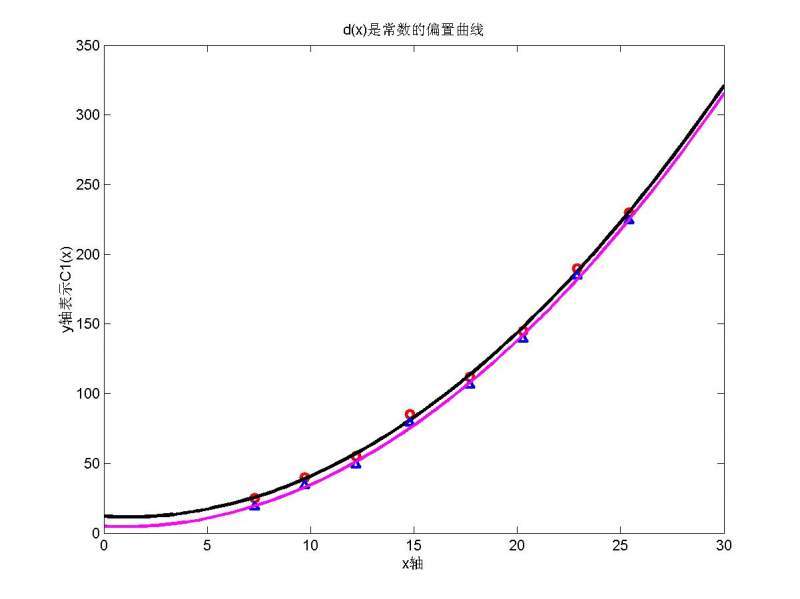

我在用MATLAB软件画等距偏置曲线，现在问题是我都检查了一遍，理论和仿真数据都是对的，就是图像出来不对，不知道怎么是这样啊？下面我附上我的图。

MATLAB实现编程
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
努力是成功的基础
1楼 2015-11-17 10:05:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

wurongjun

专家顾问 (职业作家)

【答案】应助回帖

★ ★ ★
yueqianxing: 金币+3, ★★★很有帮助, 我就要这种，我需要这个的程序 2015-11-18 09:19:51

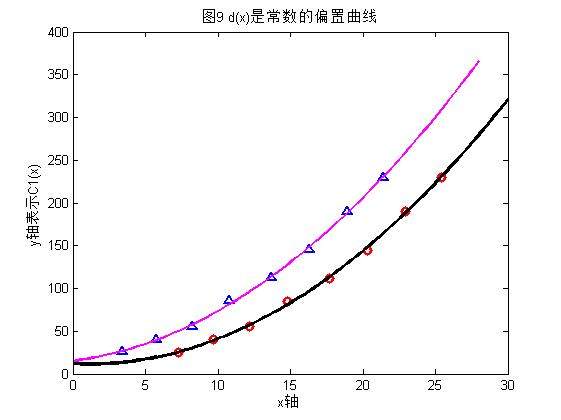

你要的是不是下面这种!
MATLAB实现编程-1
赞一下(2人) 回复此楼
善恶到头终有报,人间正道是沧桑.
5楼2015-11-18 00:12:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

wurongjun

专家顾问 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
可能是绘图是数据代得不对吧!
没有数据不好具体判断!
赞一下 回复此楼
善恶到头终有报,人间正道是沧桑.
2楼2015-11-17 10:51:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yueqianxing

新虫 (小有名气)
引用回帖:
2楼: Originally posted by wurongjun at 2015-11-17 10:51:13
可能是绘图是数据代得不对吧!
没有数据不好具体判断!

谢谢了,帮忙看看，很着急，我想要等距偏置
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : MATLAB关于偏置曲线的程序.doc
    • 2015-11-17 16:45:47, 119.5 K
努力是成功的基础
3楼2015-11-17 16:47:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wurongjun

专家顾问 (职业作家)

【答案】应助回帖

你说的图像出来不对,是指哪里有问题啊!
程序没有问题!
赞一下 回复此楼
善恶到头终有报,人间正道是沧桑.
4楼2015-11-17 23:53:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yueqianxing

新虫 (小有名气)
引用回帖:
4楼: Originally posted by wurongjun at 2015-11-17 23:53:53
你说的图像出来不对,是指哪里有问题啊!
程序没有问题!

我也检查了程序，我要让偏置曲线（粉色那条）的点在基曲线对应点切线的法线方向上。
第一幅是电脑MATLAB画的，不是我想要的；

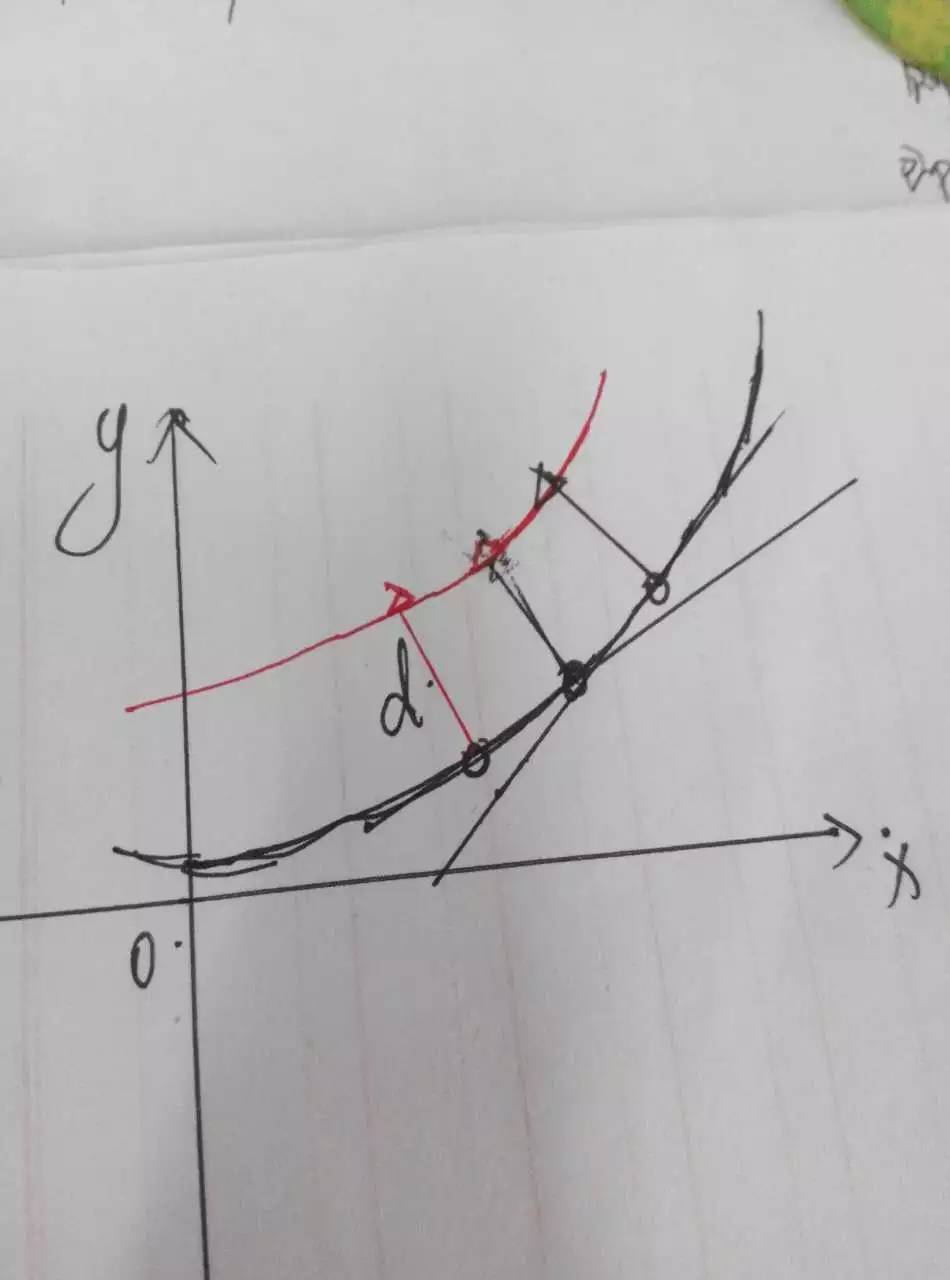

第二幅是我手动画的，看上去等距的，电脑怎么能实现了这个啊？
MATLAB实现编程-2
赞一下 回复此楼
努力是成功的基础
6楼2015-11-18 09:06:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yueqianxing

新虫 (小有名气)
引用回帖:
6楼: Originally posted by yueqianxing at 2015-11-18 09:06:24
我也检查了程序，我要让偏置曲线（粉色那条）的点在基曲线对应点切线的法线方向上。
第一幅是电脑MATLAB画的，不是我想要的；
第二幅是我手动画的，看上去等距的，电脑怎么能实现了这个啊？

（这个直观看是不对 ...

赞一下 回复此楼
努力是成功的基础
7楼2015-11-18 09:07:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yueqianxing

新虫 (小有名气)
引用回帖:
5楼: Originally posted by wurongjun at 2015-11-18 00:12:51
你要的是不是下面这种!


对啊  这个看上去差不多 只要让偏置距离再大一点就好了，你能给我程序吗？谢谢
赞一下 回复此楼
努力是成功的基础
8楼2015-11-18 09:09:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wurongjun

专家顾问 (职业作家)

【答案】应助回帖

★ ★
yueqianxing: 金币+2, ★★★很有帮助, 基本符合想要的曲线 2015-11-19 09:20:58
你的程序修改一下就行啦!
另外你说的看起来不对,可能是没有考虑图形的缩放! axis equal
function djpzx
%1、函数对原始数据进行多项式拟合
x=[7.3 9.7 12.2 14.8 17.7 20.3 22.9 25.4];
y=[25.0 40.0 55.0 85.0 112.0 145.0 190.0 230.0];
p=polyfit(x,y,2);%p只是表示系数，但方程还是因变量y关于自变量x的函数

%2、根据拟合数据绘制基曲线
x1=linspace(x(1),x(end),50);
y1=polyval(p,x1);%根据拟合方程求值
plot(x,y,'ro',x1,y1,'k','linewidth',2.5)
xlabel('x轴'),ylabel('y轴表示C(x)'),title('图1 基曲线')
hold on

%3、计算对应点的斜率、夹角、偏置点
q=polyder(p);
k=polyval(q,x);%代入x，即表示有8个不同的斜率
k1=-1./k;
d=40;
y=polyval(p,x);
x0=x+d
y0=y+d*k1;
%4、根据离散点拟合等距偏置曲线
axis equal
m=polyfit(x0,y0,2);
x2=linspace(x0(1),x0(end),50);
y2=polyval(m,x2);%新的离散拟合曲线求对应值
plot(x0,y0,'^',x2,y2,'m','linewidth',2.2)
xlabel('x轴'),ylabel('y轴表示C1(x)'),title('d(x)是常数的偏置曲线')

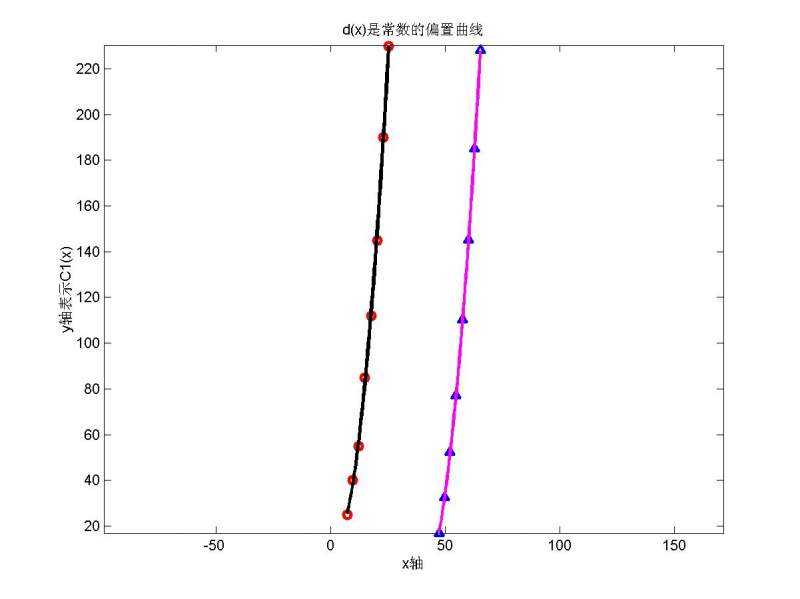

MATLAB实现编程-3
赞一下 回复此楼
善恶到头终有报,人间正道是沧桑.
9楼2015-11-18 22:04:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yueqianxing

新虫 (小有名气)
引用回帖:
9楼: Originally posted by wurongjun at 2015-11-18 22:04:35
你的程序修改一下就行啦!
另外你说的看起来不对,可能是没有考虑图形的缩放! axis equal
function djpzx
%1、函数对原始数据进行多项式拟合
x=;
y=;
p=polyfit(x,y,2);%p只是表示系数，但方程还是因变量y关于自 ...

嗯，首先谢谢你哈。前边那个是改的哪里啊，现在这个好像有点陡了。
MATLAB实现编程-4
