24小时热门版块排行榜

返回列表

followgirl

铜虫 (小有名气)

应助: 0 (幼儿园)
金币: 85.8
散金: 1
帖子: 88
在线: 131.6小时
虫号: 2725250
注册: 2013-10-15
专业: 零件加工制造

[求助] TC4 透射观察已有1人参与

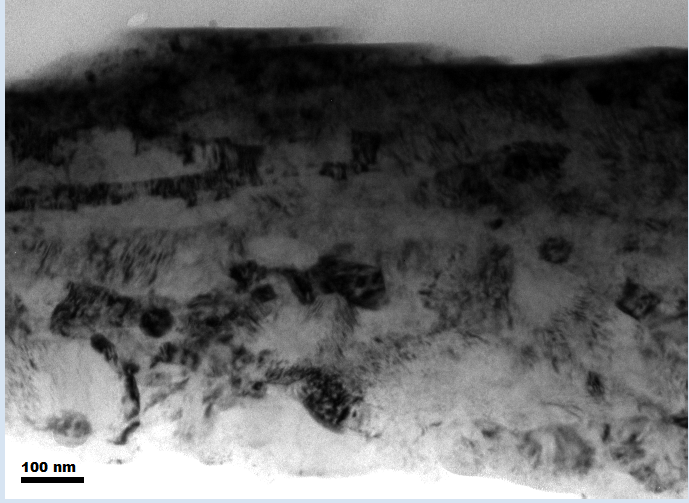

前辈们好，本人做机械加工，想探究加工之后材料表面是否发生相变，对TC4做了透射观察，但是看不太懂，材料基体组织类型是等轴状组织α-Ti和β-Ti两种，不知道加工之后是不是有α‘-Ti 或α“-Ti出现，还请做过做过透射实验的前辈们，帮忙看一下下面的这张图，有α”出现吗，十分感谢!!


回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

adiabatic shear band

1楼 2015-11-16 14:04:00

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

炊饼脆梨

木虫 (小有名气)

应助: 2 (幼儿园)
金币: 3902.1
帖子: 101
在线: 41.9小时
虫号: 990594
注册: 2010-04-06
性别: GG
专业: 金属结构材料

【答案】应助回帖

★ ★ ★ ★ ★
followgirl: 金币+5, ★★★很有帮助 2015-11-24 14:58:14

首先你得说明做了何种加工处理啊，是否加热到β相区，是否淬火等等，一般情况下，TC4中由于β稳定元素含量的问题，不会有α"，只会有α‘，如果你确定要分辨是否有这两个相的话，有没有衍射花样呢？从你给出的图像来看，没发现有马氏体

赞一下

回复此楼

菩提本无树，明镜亦非台，本来无一物，何处惹尘埃

2楼2015-11-23 08:57:27

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

followgirl

铜虫 (小有名气)

应助: 0 (幼儿园)
金币: 85.8
散金: 1
帖子: 88
在线: 131.6小时
虫号: 2725250
注册: 2013-10-15
专业: 零件加工制造

引用回帖:

2楼: Originally posted by 炊饼脆梨 at 2015-11-23 08:57:27
首先你得说明做了何种加工处理啊，是否加热到β相区，是否淬火等等，一般情况下，TC4中由于β稳定元素含量的问题，不会有α"，只会有α‘，如果你确定要分辨是否有这两个相的话，有没有衍射花样呢？从你给出的 ...

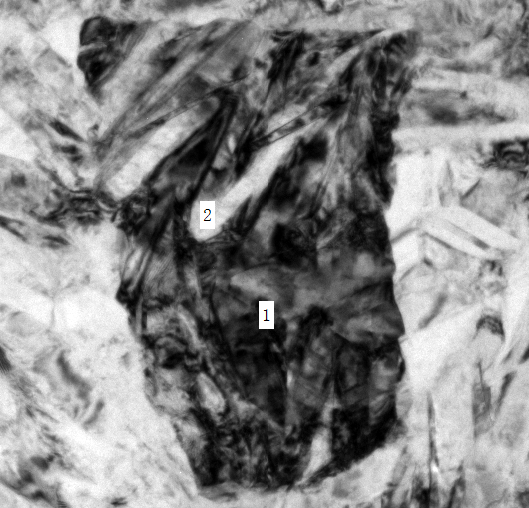

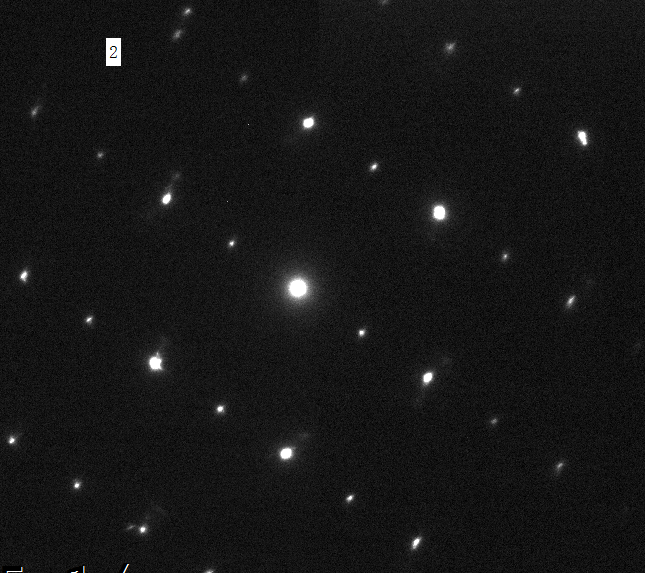

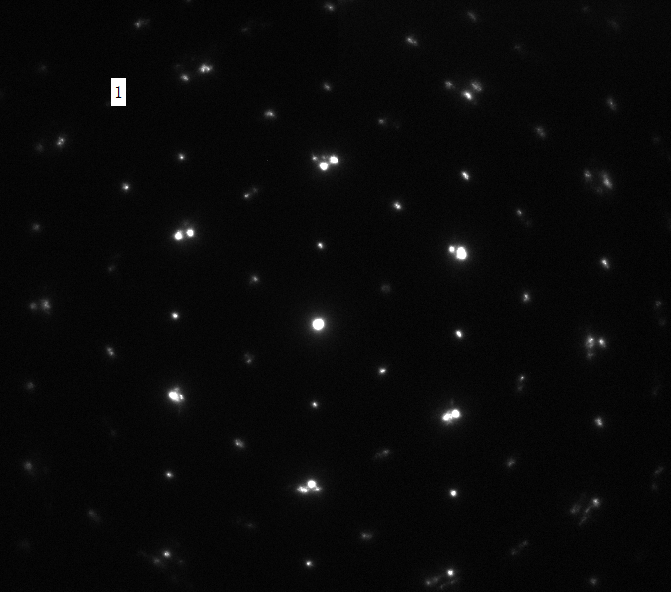

前辈您好，我是做材料切削加工的，切削过程中材料的瞬时温度可以达到β相区，但是持续时间很短，而且冷却过程也很短。但是切削过程中材料的变形很剧烈，这是与材料热处理过程不同的地方。如果β稳定元素含量较大时，β相的晶格转变阻力较大，转变为斜方晶格，也就是α“相。下面三张图是我又做的一次TEM实验，后两张分别是1区和2区的衍射图，衍射图我不太会分析，但是第一张图上针状的是不是就是马氏体？如何从衍射图确定α‘-Ti或α”-Ti，还请前辈指点一下，或者有没有可以推荐的这方面的书？十分感谢！
