[求助] 深孔中的垫片如何取出? 已有9人参与

诸位机械的朋友,有个问题请教。

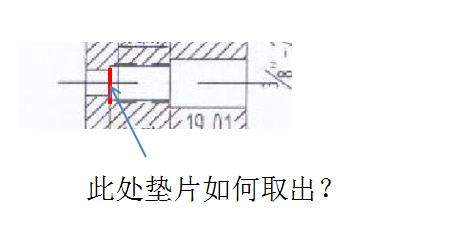

我加工的一个装置有个深孔结构,这个深孔是旋入压力传感器用的,孔径大概9mm的样子。该孔是一个阶梯孔,有个凸台是用来放垫片的,传感器拧入后压紧密封用的。现在问题来了,我将传感器取出后,发现垫片还是被压在深孔里的凸台上的,请问我要如何将他取出?诸位有没有简单易行的方法?谢过啦~~~

深孔中的垫片如何取出?
回复此楼
一切皆缘分
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

anybn

铁虫 (初入文坛)

【答案】应助回帖

感谢参与,应助指数 +1
找到适合直径的钻头,上台转,保证下来
希望,希望,动力之源泉
17楼2015-11-15 14:11:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

thomson_st

木虫 (初入文坛)

用直径1mm以上的长钢针,翻过来弄几下就出来了,如果垫片是环形更容易弄。

发自小木虫Android客户端
4楼2015-11-15 10:28:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kingjinjing

专家顾问 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
拿个小一字起从屁股后面敲两下就出来了。。。
5楼2015-11-15 10:35:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Glass_fish

金虫 (正式写手)

6楼2015-11-15 10:36:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer


【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
tjuxh: 金币+5, ★有帮助 2015-11-17 22:00:55
用细长的铁钉从反向向外敲打,若垫片外经比螺纹直径小一点,应该很容易顶出来。另外,以后设计类似结构时一定要考虑拆卸问题。比如另一个孔可以设计成内螺纹结构,到时旋入螺栓即可顶出垫片。

[ 发自手机版 http://muchong.com/3g ]
9楼2015-11-15 11:03:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer


【答案】应助回帖

★ ★
tjuxh: 金币+2, ★有帮助 2015-11-17 22:01:11
找个有经验的钳工师傅,让他想想办法。

[ 发自手机版 http://muchong.com/3g ]
14楼2015-11-15 11:29:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

proejhy

木虫 (小有名气)

【答案】应助回帖

★ ★ ★
感谢参与,应助指数 +1
tjuxh: 金币+3, ★有帮助 2015-11-17 22:01:36
按照垫的内径做一个锋钢双刃刀,偏大一毫米,中间做个孔安装个杆,用力啃出缺口,用沟挂出,破坏性的,下次换垫

发自小木虫Android客户端
20楼2015-11-15 14:52:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bionics

专家顾问 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
tjuxh: 金币+5, ★有帮助 2015-11-17 21:59:58
tjuxh: 金币+2 2015-11-17 22:02:23
应该是金属垫片吧,比较靠谱的办法:
找一手电钻,用3~5mm钻头,外套两三个6mm内径(不大于9mm外径)的螺母套在钻头上,打孔后,用铁丝勾出;或再用3~5mm的自攻螺丝拧进去,拔出。
知者必量其力所能至而从焉
24楼2015-11-16 12:07:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

coldsaturn

金虫 (小有名气)

找个小于9mm,比垫圈小店的棒子,蘸点502胶,捅进去隔几秒取棒子
43楼2015-11-18 08:27:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

南京的李工

禁言 (文坛精英)

引用回帖:
34楼: Originally posted by tjuxh at 2015-11-17 21:45:22
真空吸不知道该怎么弄。磁铁倒是试过,吸力不够,因为垫片是不锈钢的。...

真空、、、
呵,用嘴直接吸,里面就是真度,只是真空度小了些。有真空泵力气才大。
也可以用细管子向内打压缩气体。
44楼2015-11-18 10:39:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

jieyu163

金虫 (小有名气)

这个病人很懒
2楼2015-11-15 10:21:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

15002489824

金虫 (正式写手)

耐得住寂寞,才能拥得了繁华
3楼2015-11-15 10:23:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tjuxh

金虫 (小有名气)

引用回帖:
2楼: Originally posted by jieyu163 at 2015-11-15 10:21:58
口香糖行吗?

不失为一个办法
一切皆缘分
7楼2015-11-15 10:59:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tjuxh

金虫 (小有名气)

引用回帖:
3楼: Originally posted by 15002489824 at 2015-11-15 10:23:29
吸铁石

试过,吸力不够,因为调整垫片是不锈钢的。。。
一切皆缘分
8楼2015-11-15 11:00:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tjuxh

金虫 (小有名气)

引用回帖:
4楼: Originally posted by thomson_st at 2015-11-15 10:28:00
用直径1mm以上的长钢针,翻过来弄几下就出来了,如果垫片是环形更容易弄。

不是很明白你的意思、、、垫片确实是环形的。直径1mm以上的钢针是从左边弄还是从右边弄?怎么弄呢。。。垫片完全在凸台上,并没有覆盖一部分在孔上,所以捅是捅不到他的。还有,这个装置不能倒,只能这样放,因为他是一个大装置的一部分。
一切皆缘分
10楼2015-11-15 11:04:30
