[求助] ansys从CAD导入sat文件出故障 已有2人参与

小弟初学ansys，用autoCAD画了一个压力容器，准备导入到ansys中，进行静力学分析，为什么保存的sat文件中只有9KB，而用ansys打开建模步骤什么都看不到，请问是哪里出问题了？
  万分感谢！

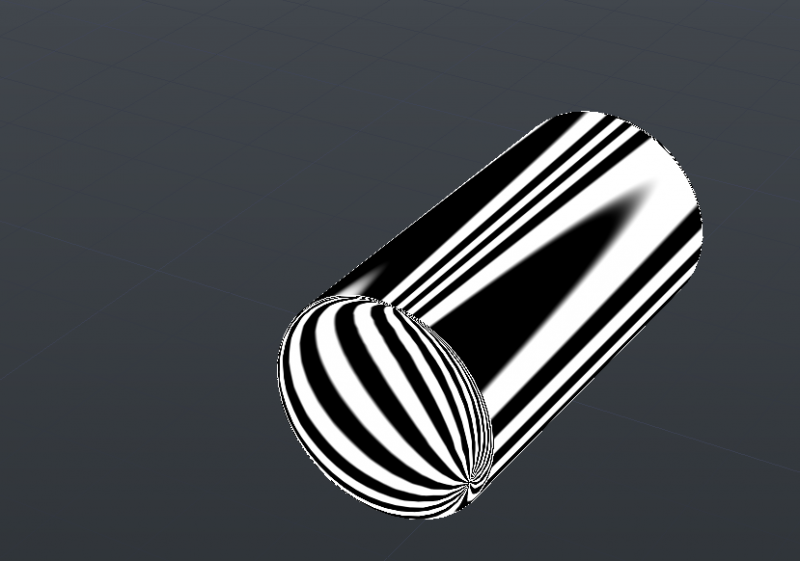

ansys从CAD导入sat文件出故障

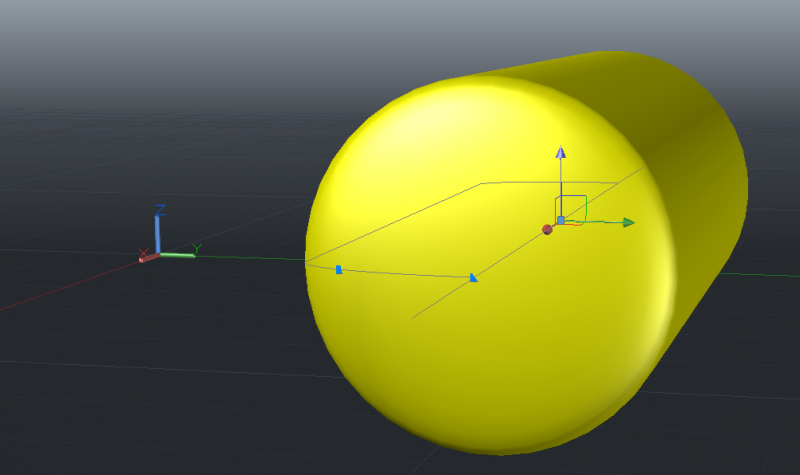

ansys从CAD导入sat文件出故障-1

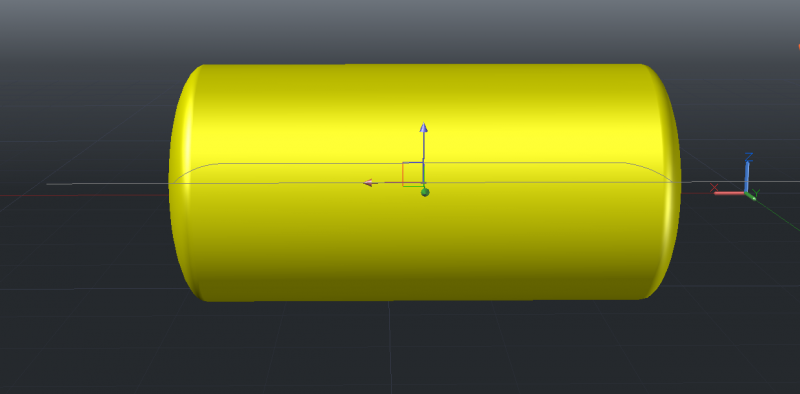

ansys从CAD导入sat文件出故障-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-11-14 14:33:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

感谢参与，应助指数 +1
本帖仅楼主可见
赞一下
2楼2015-11-14 17:20:44
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

mxwq

新虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
9KB应该差不多，因为你的模型比较简单，特征少！如果是几B那才是没保存好！
另外，你不会是以为导入到ansys中会出现建模的过程吧！？

发自小木虫Android客户端
赞一下 回复此楼
3楼2015-11-14 18:00:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

psto

铜虫 (初入文坛)
引用回帖:
3楼: Originally posted by mxwq at 2015-11-14 18:00:54
9KB应该差不多，因为你的模型比较简单，特征少！如果是几B那才是没保存好！
另外，你不会是以为导入到ansys中会出现建模的过程吧！？

我确实是这么以为的，省掉建集合体步骤，然后直接画网格就OK了，而且导入到Ansys中，建模步骤打开没有图像！
赞一下 回复此楼
4楼2015-11-14 22:18:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mxwq

新虫 (正式写手)

【答案】应助回帖

引用回帖:
4楼: Originally posted by psto at 2015-11-14 22:18:44
我确实是这么以为的，省掉建集合体步骤，然后直接画网格就OK了，而且导入到Ansys中，建模步骤打开没有图像！...

不会我就建模过程，只是导入了模型，有keypoint,line,area,volume，没有别的了…
"建模步骤打开没有图像"，这是啥东西？你说的是在前处理的建模部分吧，然后"打开没有图像"应该是你的模型导入出错了…

发自小木虫Android客户端
赞一下 回复此楼
5楼2015-11-14 23:08:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mxwq

新虫 (正式写手)

【答案】应助回帖

一般用x_t的文件导入…

发自小木虫Android客户端
赞一下 回复此楼
6楼2015-11-14 23:10:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

psto

铜虫 (初入文坛)
引用回帖:
5楼: Originally posted by mxwq at 2015-11-14 23:08:10
不会我就建模过程，只是导入了模型，有keypoint,line,area,volume，没有别的了…
"建模步骤打开没有图像"，这是啥东西？你说的是在前处理的建模部分吧，然后"打开没有图像"应该是你的模型导入 ...

就是省掉画图过程，ansys画图不好画！
赞一下 回复此楼
7楼2015-11-15 13:09:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

012小虫

新虫 (初入文坛)
为什么我在CAD中sat格式没找到，我也要导入，求楼主帮忙
赞一下 回复此楼
8楼2017-12-02 10:39:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
