[求助]
关于ansys 16.0xfem的运用
|
|

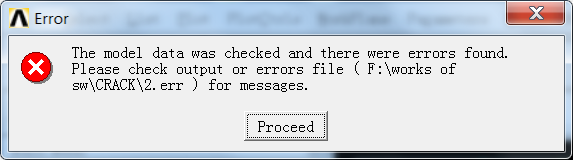

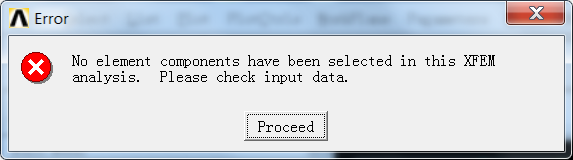

用xFEM方法建立裂纹单元，先定义裂纹扩展影响区域，然后再定义裂纹扩展单元，我在APDL中已经用XFENRICH定义了裂纹扩展影响区域，但是后面计算说我没有xFEM分析所用的单元 apdl程序： !ELEMENT COMPONENT REQUIRED FOR XFENRICH COMMAND NSEL,S,LOC,X,0,10000 NSEL,R,LOC,Y,0,7000 NSEL,R,LOC,Z,0,7000 ESLN CM,TESTCMP,ELEM ALLSEL XFENRICH,ENRICH1,TESTCMP,1 xfdata,ENRICH1,lsm,547792,574215,-10 xfdata,ENRICH1,lsm,547792,574216,10 xfdata,ENRICH1,lsm,547792,574273,-10 xfdata,ENRICH1,lsm,547792,574274,10 xfdata,ENRICH1,lsm,547792,575781,-10 xfdata,ENRICH1,lsm,547792,575782,10 xfdata,ENRICH1,lsm,547792,575839,-10 xfdata,ENRICH1,lsm,547792,575840,10 xflist ! need to check here ! CRK TIP ELEMENT ESEL,S,ELEM,,547792 CM,CRKTIPELEM,ELEM ALLSEL,ALL  错误1.png  错误2.png |
