[求助] 求教一个Cole-cole 图的等效电路分析 已有1人参与

各位大侠，

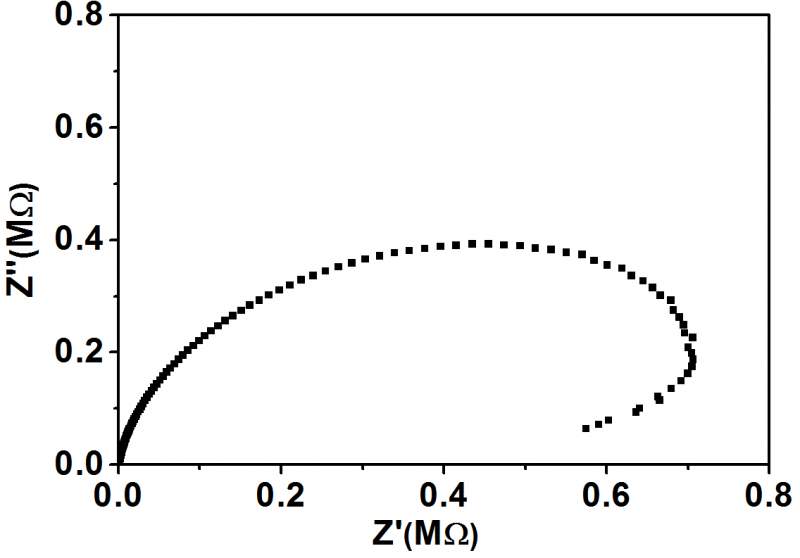

小弟请教一下附件里的一个阻抗cole-cole图的分析，测的是一个高电阻的多晶介电材料阻抗谱。cole-cole图的低频部分阻抗的实部和虚部同时增加，有类似电感一样的现象，但是阻抗又都大于零，这是怎么回事呢？用什么等效电路来分析拟合才比较合适呢？

cole-cole图的数据见附件，需要原始数据请留言。

先谢了！

求教一个Cole-cole 图的等效电路分析
cole cole-summary.jpg
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2015-11-12 17:29:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

实验室大蘑菇

铜虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
atangg(pengtao1203代发): 金币+2 2015-11-13 14:43:12
atangg: 金币+2, ★★★很有帮助 2015-11-13 15:07:24
-----Rp---
--Rs----Q---------
     ----L------
赞一下 回复此楼
蘑菇，吃吃吃。
2楼2015-11-13 10:20:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

实验室大蘑菇

铜虫 (小有名气)
pengtao1203: 应助指数-1, 重复应助 2015-11-13 14:43:01
|-----Rp---|
--Rs-|--Q--------- |--
       |----L------  |
赞一下(1人) 回复此楼
蘑菇，吃吃吃。
3楼2015-11-13 10:21:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

atangg

金虫 (正式写手)
引用回帖:
3楼: Originally posted by 实验室大蘑菇 at 2015-11-13 10:21:42
|-----Rp---|
--Rs-|--Q--------- |--
       |----L------  |

多谢
回复此楼
4楼2015-11-13 15:06:49
