[求助] 关于ANSYS中利用强度折减法计算边坡安全系数的

之前做一边坡 就是裸坡无支护 粘聚力25KPA 内摩擦角25度 用强度折减法对土体强度进行折减 折减至F=2.3时计算不收敛 且塑性区域贯通视为破坏
现在同样是裸坡无支护的情况下 用热分析模块 给表面施加30度左右的温度 传热系数为0.5 设影响深度为4m 影响深度之外的地方温度设18度
计算保存得到一个温度荷载 代入结构分析模块中 热膨胀系数0.1E-5 准备再一次对土体进行强度折减计算安全系数

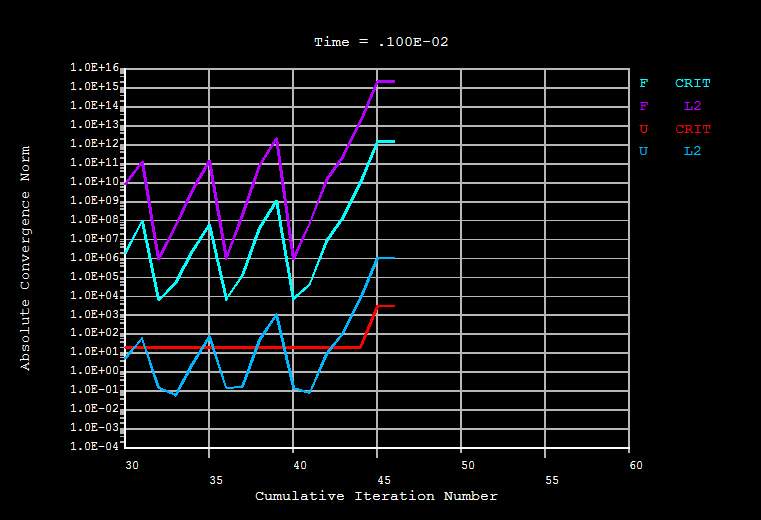

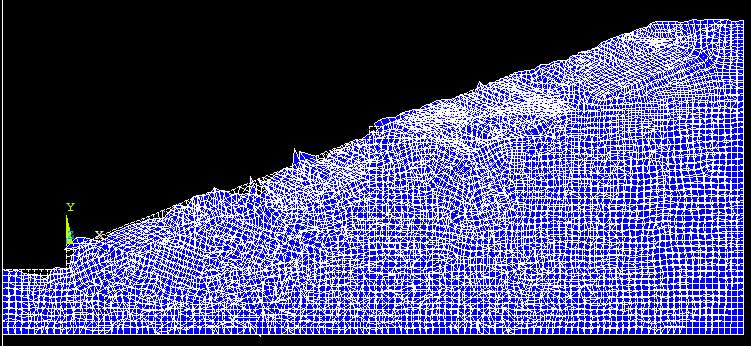

但此时折减至F=1.2时 计算终止 网格变形畸形
想求教这是为什么?
同时 在边坡有支护结构的情况下 是否不适合用ANSYS进行强度折减?

关于ANSYS中利用强度折减法计算边坡安全系数的


关于ANSYS中利用强度折减法计算边坡安全系数的-1
