[求助] 求大神指导旋风分离器建模 已有2人参与

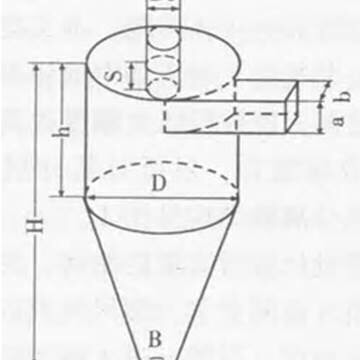

我想练手模拟一下旋风分离器，想用solidwork建三维图导入ICEM进行分块及O-block画网格，但是旋风分离器中出气管有一部分插入了主筒中，用solidwork体现不出来，导入是个整体，看了于勇采用gambit画，但我想用ICEM，所以想问是否需要出气筒和主筒分开画网格再在ICEM中组合，还是用什么建模可以整个画出来体现出重合部分再导入ICEM，我看了很多网格划分视频画网格前便能整体结构能画出来，想问问插入部分是怎么画的。

求大神指导旋风分离器建模


发自小木虫IOS客户端
回复此楼

» 猜你喜欢
1楼 2015-11-12 15:16:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

血色行者

铜虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
pminrache: 金币+5, ★★★很有帮助 2016-01-27 09:52:39
建模是把升气管壁厚画上
赞一下 回复此楼
2楼2015-11-12 16:55:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

543361813

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
pminrache: 金币+5, ★★★很有帮助 2016-01-27 09:52:46
solidworks里面画内管时候不合并试试

发自小木虫IOS客户端
赞一下 回复此楼
3楼2015-11-12 19:11:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pminrache

银虫 (初入文坛)
引用回帖:
2楼: Originally posted by 血色行者 at 2015-11-12 16:55:23
建模是把升气管壁厚画上

不用考虑管厚吧，我看于勇的那个就没考虑管厚，很多文献也没考虑啊

发自小木虫IOS客户端
赞一下 回复此楼
4楼2015-11-13 09:03:03
