[求助] 关于直流电力系统，工作接地的问题 已有1人参与

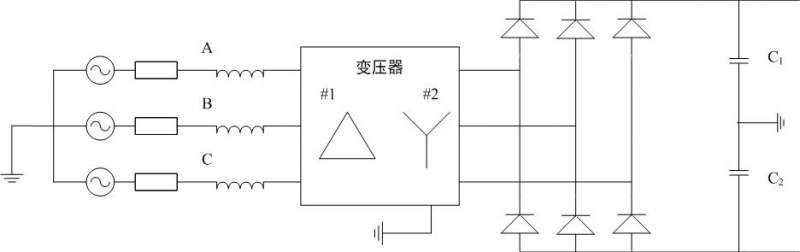

直流电力系统，直流侧正负母线常常会通过两个电容中点接地，如图所示，有时也会通过两个电阻中点接地
但这样接地的目的是什么呢，不接行不行？
怎么接地又有什么区别呢，现在很多文献上都没有提及这个，请专业的高手解答下，跪谢！！



关于直流电力系统，工作接地的问题
回复此楼

» 猜你喜欢
1楼 2015-11-12 11:16:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

feixiaolin

荣誉版主 (文坛精英)

优秀版主

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
wubx1975: 金币+2, ★有帮助 2015-11-13 09:22:24
将电路还原到最简模式，一个是二极管+电容的T型电路；一个是二极管+电阻的T型电路。显然用电容的效率要高一些。
赞一下(1人) 回复此楼
2楼2015-11-12 15:10:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

l先飞的鸟

银虫 (初入文坛)
接地，可以让负极承担正极一半的电压，如果很单纯的在负极接地，那么正极承受的电压就是在中间接地的两倍。可以降低绝缘压力

发自小木虫Android客户端
赞一下(1人) 回复此楼
10楼2015-11-23 19:45:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

wubx1975

铜虫 (初入文坛)
引用回帖:
2楼: Originally posted by feixiaolin at 2015-11-12 15:10:27
将电路还原到最简模式，一个是二极管+电容的T型电路；一个是二极管+电阻的T型电路。显然用电容的效率要高一些。

您说的效率是整流的效率吗，大部分都是接地的，那中点为什么要接地呢
赞一下 回复此楼
3楼2015-11-13 09:22:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

feixiaolin

荣誉版主 (文坛精英)

优秀版主
引用回帖:
3楼: Originally posted by wubx1975 at 2015-11-13 09:22:07
您说的效率是整流的效率吗，大部分都是接地的，那中点为什么要接地呢...

全波整流

[ 发自小木虫客户端 ]
回复此楼
4楼2015-11-13 10:11:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wubx1975

铜虫 (初入文坛)
引用回帖:
4楼: Originally posted by feixiaolin at 2015-11-13 10:11:49
全波整流
...

不接地就不是全波整流吗？
赞一下 回复此楼
5楼2015-11-13 10:17:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

董不喝舟

新虫 (初入文坛)
感觉在哪儿接地都可以啊

发自小木虫Android客户端
赞一下 回复此楼
6楼2015-11-13 10:30:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wubx1975

铜虫 (初入文坛)
引用回帖:
6楼: Originally posted by 董不喝舟 at 2015-11-13 10:30:06
感觉在哪儿接地都可以啊

不能破坏绝缘的情况下，直流侧，能接地的就只有这个地方吧
赞一下 回复此楼
7楼2015-11-13 10:35:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

董不喝舟

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by wubx1975 at 2015-11-13 10:35:17
不能破坏绝缘的情况下，直流侧，能接地的就只有这个地方吧...

为什么呢？变压器已经隔离了啊，不太明白跟绝缘有什么关系？

发自小木虫Android客户端
赞一下 回复此楼
8楼2015-11-13 10:38:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wubx1975

铜虫 (初入文坛)
引用回帖:
8楼: Originally posted by 董不喝舟 at 2015-11-13 10:38:15
为什么呢？变压器已经隔离了啊，不太明白跟绝缘有什么关系？
...

就是说接地不能接在直流母线上，只能接在电容或大电阻的中点上，这样直流侧正常运行时，这个地不会影响其工作
但我现在不明白的是，不接是不是也可以!
赞一下 回复此楼
9楼2015-11-13 10:41:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
