[求助] PI模拟电路的电压计算 已有1人参与

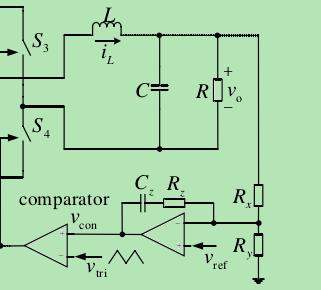

如何推出Vcon与Vo和Vref的关系式。这里有个Rx和Ry就麻烦了，有谁能提供思想。
经过Rz电流怎么求解？

PI模拟电路的电压计算
回复此楼

» 猜你喜欢
1楼 2015-11-12 10:43:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

feixiaolin

荣誉版主 (文坛精英)

优秀版主

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
寒域110: 金币+20, ★★★★★最佳答案, 感谢指点。 2015-11-13 19:07:32
【这一部分大概是手三角波牵引的一个选频网络】
Rx和Ry 只起到分压作用。
(Vo-Vref)/Rx=Vref/Ry+(Vref-Vcon)/(Rz+jwCz)
赞一下 回复此楼
2楼2015-11-12 15:24:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

feixiaolin

荣誉版主 (文坛精英)

优秀版主
引用回帖:
2楼: Originally posted by feixiaolin at 2015-11-12 15:24:58
【这一部分大概是手三角波牵引的一个选频网络】
Rx和Ry 只起到分压作用。
(Vo-Vref)/Rx=Vref/Ry+(Vref-Vcon)/(Rz+jwCz)

Rz+jwCz
改为  Rz+1/(jwCz)
赞一下(1人) 回复此楼
3楼2015-11-12 16:58:51
