引用回帖:
8楼: Originally posted by 半江瑟瑟11 at 2015-11-13 14:03:58
你好,我大概知道怎么画了,首先把数据转化成XYZ格式,再把此数据转化成XYZ gridding画图,是这样画吗?但是每次转化gridding的时候origin都卡,转不出来...

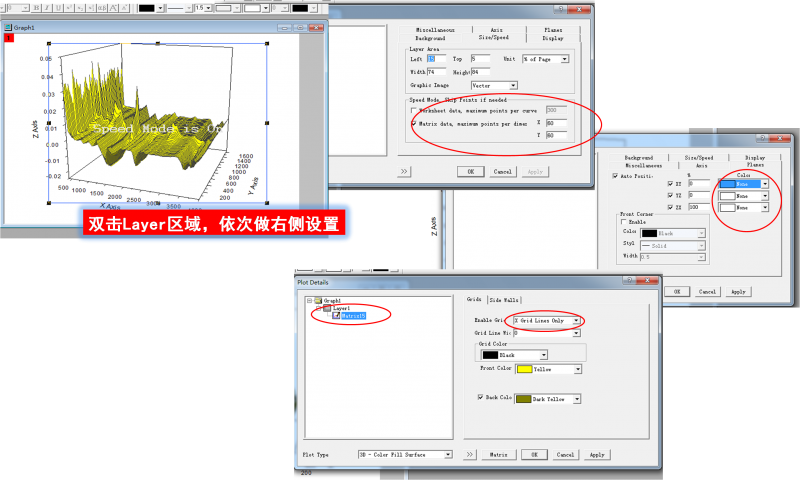

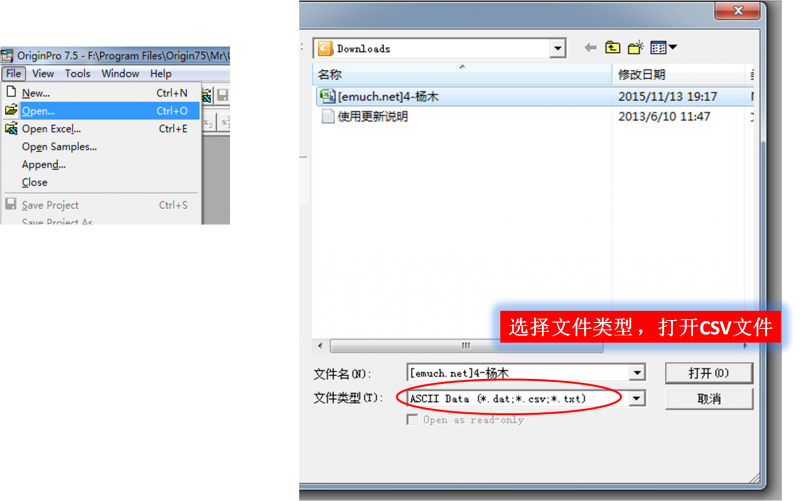

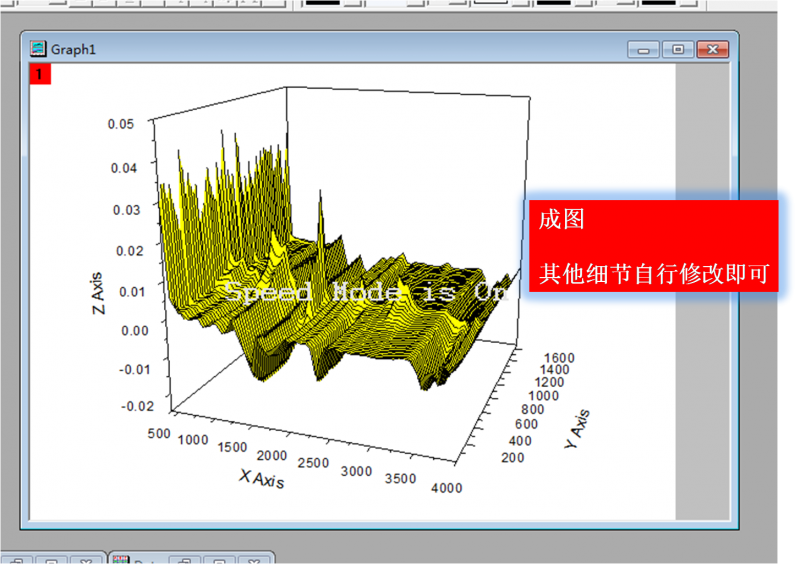

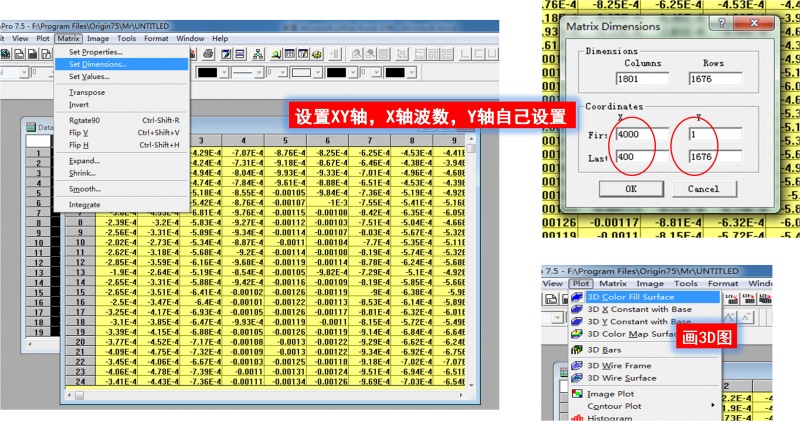

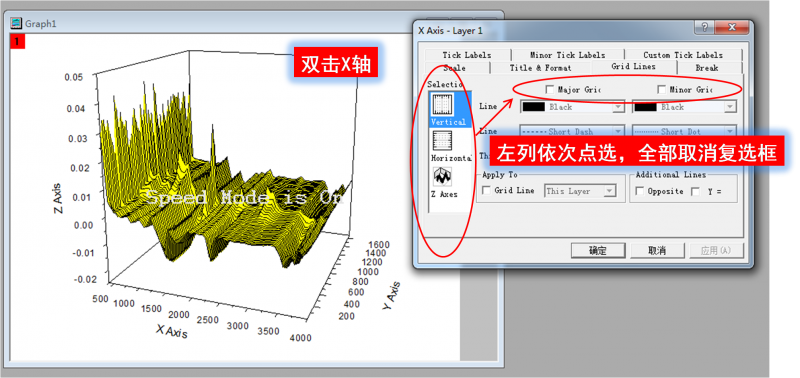

我的软件比较老,Origin7.5,在软件一切设置默认的情况下,根据你提供的数据,可按下列步骤画图,大同小异,仅供参考:
求助如何在origin中画出附件那样的3D图


求助如何在origin中画出附件那样的3D图-1


求助如何在origin中画出附件那样的3D图-2


求助如何在origin中画出附件那样的3D图-3


求助如何在origin中画出附件那样的3D图-4


求助如何在origin中画出附件那样的3D图-5


求助如何在origin中画出附件那样的3D图-6

» 本帖已获得的红花(最新10朵)

10楼2015-11-13 22:19:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liwentao2010

荣誉版主 (文坛精英)

山涛

优秀版主优秀版主优秀版主优秀版主优秀版主

【答案】应助回帖

★ ★ ★ ★
感谢参与,应助指数 +1
pzypdl: 金币+2, 辛苦了 2015-11-10 16:22:35
xl_pro: 金币+2, 感谢你的应助,辛苦了! 2015-11-11 18:20:57
绘制该图不难,楼主可以参考如下帖子,先动手绘制
http://muchong.com/bbs/viewthread.php?tid=8438660&fpage=1
加油!
2楼2015-11-10 14:16:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

Fu_shulin

木虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
顶楼上,这种图就得靠慢慢调。
3楼2015-11-10 16:27:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

学术巨星

专家顾问 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1

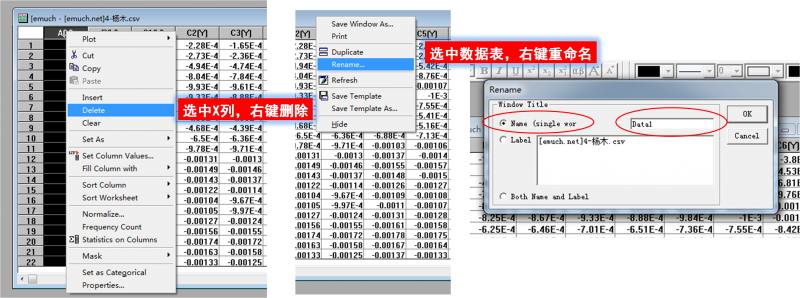

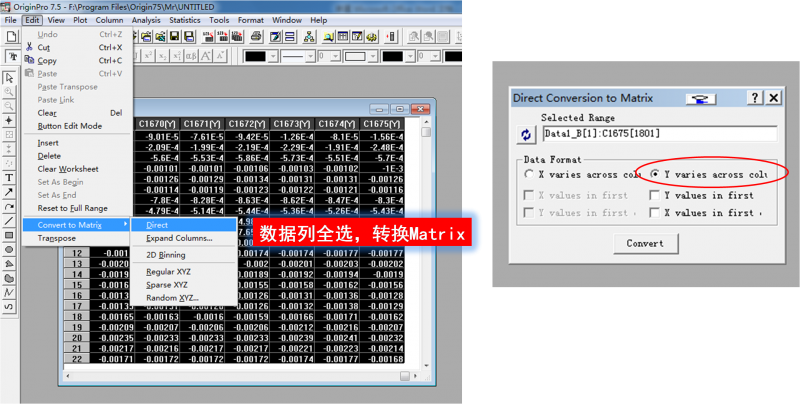

在论坛可搜到origin教程,可仔细查看。大致先把数据导入》去掉x列》全选》Edit/Convert to Matrix,然后根据需要再画图。

发自小木虫IOS客户端
4楼2015-11-10 18:36:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (小有名气)

本帖仅楼主可见
5楼2015-11-13 09:17:03
已阅   申请ACI   回复此楼   编辑   查看我的主页

匿名

用户注销 (小有名气)

本帖仅楼主可见
6楼2015-11-13 09:18:09
已阅   申请ACI   回复此楼   编辑   查看我的主页

学术巨星

专家顾问 (正式写手)

引用回帖:
6楼: Originally posted by 半江瑟瑟11 at 2015-11-13 09:18:09
请教你说的去掉X列是什么意思,我已经把数据转化成Matrix了,但是接下来怎么画还不清楚,能否详细说明...

http://muchong.com/bbs/viewthread.php?tid=3570760&fpage=1&target=blank
http://muchong.com/bbs/viewthread.php?tid=485352&fpage=2&target=blank
你先去这两个帖子下载点资源学习一下,晚上如果还解决不了,我上线回你。
7楼2015-11-13 10:14:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (小有名气)

本帖仅楼主可见
8楼2015-11-13 14:03:58
已阅   申请ACI   回复此楼   编辑   查看我的主页

学术巨星

专家顾问 (正式写手)

xl_pro: 屏蔽内容, 应回帖人要求。 2015-11-13 21:37:20
本帖内容被屏蔽

9楼2015-11-13 21:23:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
