[求助] ansys热力分析如何提取某一点应变值 已有1人参与

后处理的时候 想查看某点出应变值变化过程 出现这个对话框（附图） 查看窗口添加不了所选择的的点 是不是不能查看点的应变呢？
回复此楼

» 猜你喜欢
1楼 2015-11-09 16:22:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zyw0807

新虫 (小有名气)
图呢

发自小木虫Android客户端
回复此楼
2楼2015-11-09 17:05:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
预先确定要提取应变的节点的编号，然后在执行到选择节点时，在拾取框下部的小窗口中输入节点号并回车，在点击 OK。
赞一下(1人) 回复此楼
3楼2015-11-09 17:56:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunrui19925

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by zyw0807 at 2015-11-09 17:05:35
图呢

额~当时没穿完可能是
ansys热力分析如何提取某一点应变值
赞一下 回复此楼
4楼2015-11-10 09:27:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunrui19925

铁虫 (小有名气)
引用回帖:
3楼: Originally posted by shgao20 at 2015-11-09 17:56:19
预先确定要提取应变的节点的编号，然后在执行到选择节点时，在拾取框下部的小窗口中输入节点号并回车，在点击 OK。

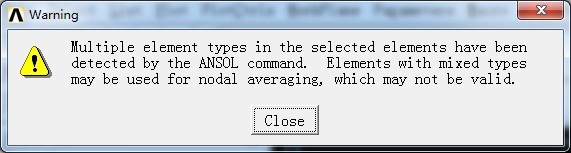

啊我是这样提取的啊 但是会出现这样的对话框 是怎么回事呢
ansys热力分析如何提取某一点应变值-1
赞一下 回复此楼
5楼2015-11-10 09:28:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

你使用了多种类型的单元，在同一节点上不同种类的单元所获取的应变分量的方向有可能是不一样的 (一般是坐标系不同，比如杆、梁单元是在各自的单元坐标系，而实体单元一般是总体直角坐标系) ，多种单元的平均结果可能是无效的。
赞一下(1人) 回复此楼
6楼2015-11-10 18:42:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunrui19925

铁虫 (小有名气)
引用回帖:
6楼: Originally posted by shgao20 at 2015-11-10 18:42:21
你使用了多种类型的单元，在同一节点上不同种类的单元所获取的应变分量的方向有可能是不一样的 (一般是坐标系不同，比如杆、梁单元是在各自的单元坐标系，而实体单元一般是总体直角坐标系) ，多种单元的平均结果可能 ...

那这种情况下获得的应变值是不准确的吗？应该怎么提取呢？因为我做的是热力耦合分析，在第一步的热分析中需要在施加热源的表面（这个模型已经选择了solid70单元类型）再生成surf152单元以便于同时施加对流和热流密度，可能这样就造成了一个表面有多种单元类型。热分析结束后转换分析类型再进行的力分析，提取施加热源的表面应变值就出现了上边的warning，这样的后处理中该如何提取一点的应变值呢
赞一下(1人) 回复此楼
7楼2015-11-15 09:49:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

可以只行走实体单元来显示应变值，这样比较符合实际情况。
赞一下 回复此楼
8楼2015-11-15 10:14:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

打错两个字，更正如下：
可以只选择实体单元来显示应变值，这样比较符合实际情况。
赞一下 回复此楼
9楼2015-11-15 10:15:23
