夜de第二章

新虫 (职业作家)

[求助] ANSYS 求助 已有3人参与

本人小硕一枚，最近用ANSYS模拟遇到点问题，自己按照文献中给的资料编的命令流算出的结果和文献中的结果不一致，特此求大神帮忙，帮忙分析一下问题出在哪里，万分感谢！！

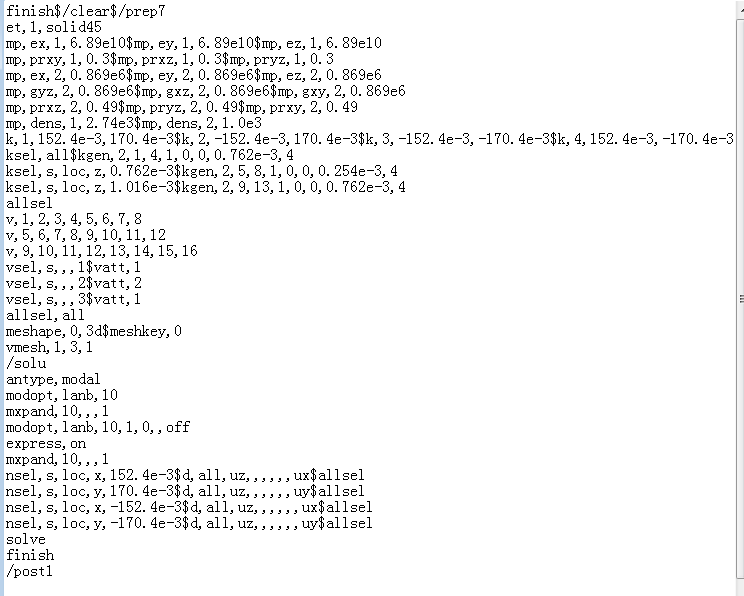

ANSYS 求助

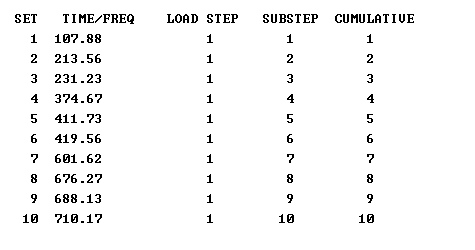

ANSYS 求助-1

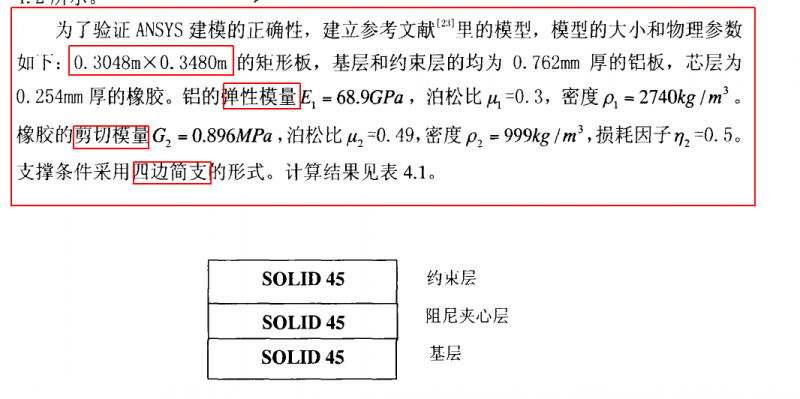

ANSYS 求助-2

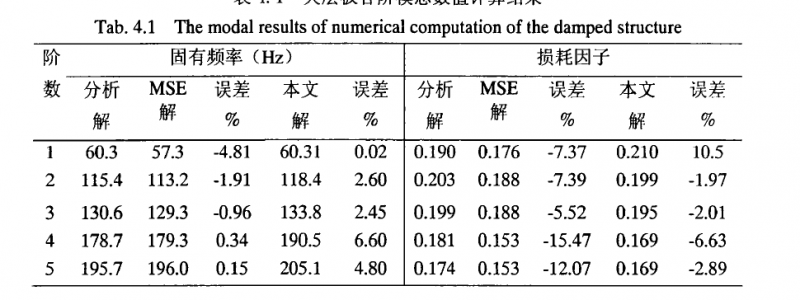

ANSYS 求助-3
回复此楼

» 收录本帖的淘帖专辑推荐

仿真

» 猜你喜欢
1楼 2015-11-07 09:15:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mygt_hit

专家顾问 (职业作家)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
夜de第二章: 金币+2, ★有帮助 2015-11-07 13:03:55
橡胶的弹性模量和剪切模型是否相等？
赞一下 回复此楼
知其然，知其所以然。
2楼2015-11-07 09:51:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

夜de第二章

新虫 (职业作家)
引用回帖:
2楼: Originally posted by mygt_hit at 2015-11-07 09:51:45
橡胶的弹性模量和剪切模型是否相等？

您好，文献中没有给出橡胶的弹性模量，刚开始也没有设置橡胶的弹性模量，在程序运行的时候提示有警告，后又加上去的
赞一下 回复此楼
3楼2015-11-07 11:32:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mygt_hit

专家顾问 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★
夜de第二章: 金币+5, ★★★很有帮助 2015-11-07 13:25:24
引用回帖:
3楼: Originally posted by 夜de第二章 at 2015-11-07 11:32:50
您好，文献中没有给出橡胶的弹性模量，刚开始也没有设置橡胶的弹性模量，在程序运行的时候提示有警告，后又加上去的...

钢材的弹性模量和剪切模量不等，弹模206GPa，剪切模量G = E/(2(1+u))，u为泊松比，一般G=79GPa。
橡胶的弹模是多少，和剪切模量的关系你再找找资料，确认一下，我觉得二者不应该相等。
赞一下 回复此楼
知其然，知其所以然。
4楼2015-11-07 13:05:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

夜de第二章

新虫 (职业作家)
引用回帖:
4楼: Originally posted by mygt_hit at 2015-11-07 13:05:59
钢材的弹性模量和剪切模量不等，弹模206GPa，剪切模量G = E/(2(1+u))，u为泊松比，一般G=79GPa。
橡胶的弹模是多少，和剪切模量的关系你再找找资料，确认一下，我觉得二者不应该相等。...

谢谢您，刚开始没考虑到这，程序已经修改，但是结果还是差别比较大
赞一下 回复此楼
5楼2015-11-07 13:25:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wzpsurprise

金虫 (初入文坛)
你设置接触试试

发自小木虫Android客户端
回复此楼
6楼2015-11-07 13:28:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

夜de第二章

新虫 (职业作家)
引用回帖:
4楼: Originally posted by mygt_hit at 2015-11-07 13:05:59
钢材的弹性模量和剪切模量不等，弹模206GPa，剪切模量G = E/(2(1+u))，u为泊松比，一般G=79GPa。
橡胶的弹模是多少，和剪切模量的关系你再找找资料，确认一下，我觉得二者不应该相等。...

请问，您知道在ANSYS中如何定义材料的损耗因子么，还请给小弟指点迷津
赞一下 回复此楼
7楼2015-11-07 16:59:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
夜de第二章: 金币+2, ★有帮助 2015-11-07 17:26:09
可能是约束的问题：所谓简支，边界应该可以转动，但是你约束了四条边上所有节点的三个位移自由度，因而边界不能转动，成了固支，所以所有频率都高于参考值。适当放松边界条件试试。
赞一下 回复此楼
8楼2015-11-07 17:02:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

夜de第二章

新虫 (职业作家)
引用回帖:
8楼: Originally posted by shgao20 at 2015-11-07 17:02:00
可能是约束的问题：所谓简支，边界应该可以转动，但是你约束了四条边上所有节点的三个位移自由度，因而边界不能转动，成了固支，所以所有频率都高于参考值。适当放松边界条件试试。

谢谢您，边界条件后来根据文献改动了，但还是偏大
修改后的约束：nsel,s,loc,x,152.4e-3$d,all,uz,,,,,,uy$allsel
                     nsel,s,loc,y,170.4e-3$d,all,uz,,,,,,ux$allsel
                     nsel,s,loc,x,-152.4e-3$d,all,uz,,,,,,uy$allsel
                     nsel,s,loc,y,-170.4e-3$d,all,uz,,,,,,ux$allsel
赞一下 回复此楼
9楼2015-11-07 17:28:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★
夜de第二章: 金币+5, ★★★很有帮助 2015-11-08 22:35:22
按照你修改后的约束方式，对四个边界面各约束一条边试试；如果太软，可以约束面的上下两条边。
  还可以试试其它约束方法。
赞一下 回复此楼
10楼2015-11-07 17:53:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
