[求助] 如此零件如何测绘,尤其那个刀刃外形难道还是什么曲线,求指教。。。 已有2人参与

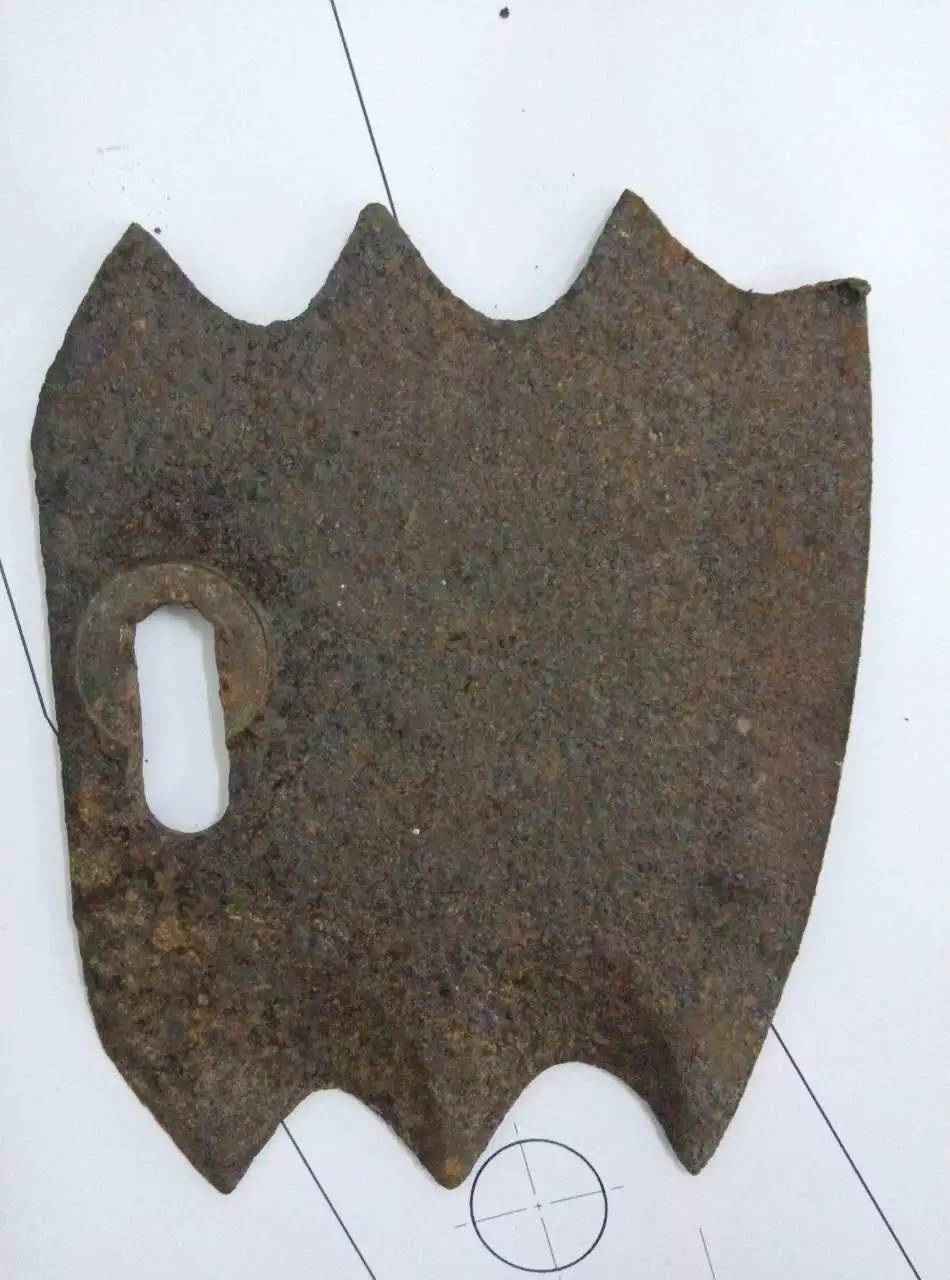

如此零件如何测绘,尤其那个刀刃外形难道还是什么曲线,求指教。。。

回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

外来户

银虫 (正式写手)

怎么没有人回复呀~

[ 发自手机版 http://muchong.com/3g ]
2楼2015-11-07 09:11:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hubaolong370

至尊木虫 (文坛精英)

3楼2015-11-07 09:29:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer


【答案】应助回帖

感谢参与,应助指数 +1
初步的测绘应该按照自己对物体的理解,结合具体尺寸进行。如果是我来测绘的话,这几个刀刃外形就以圆弧和直线来代替,直线和圆弧的切点位置可由实际测量近似获得。
4楼2015-11-07 15:51:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hm3210

木虫 (小有名气)

简单点就拍照,复杂点就扫描,然后在三维软件中拟合~
5楼2015-11-07 17:40:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

duwl58

木虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
首先要了解分析该零件应完成的功能是什么,再结合切割原理(!)、强度和耐磨,以近似的外形绘制即可。没必要完全与此形状一致。
老早在机械设计行业工作的初学者
6楼2015-11-08 06:31:34
