[求助] ansys通过apdl建模问题 已有1人参与

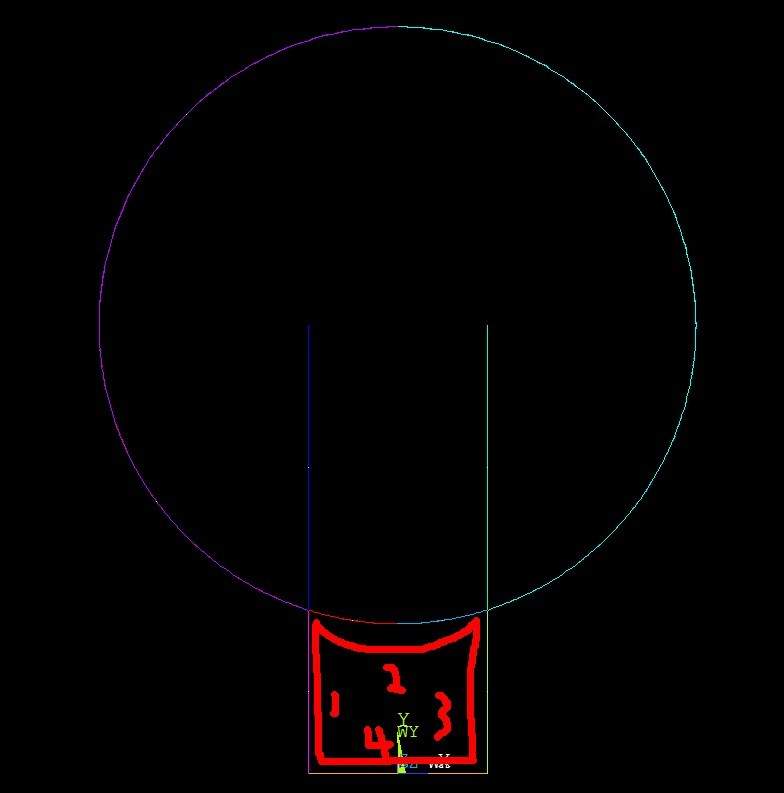

http://muchongimg.xmcimg.com/data/b ... _1446773694_979.jpg

如图所示：目的是想生成线1.2.3绕4形成的体，

通过
K,1,0,150
K,2,-30,0
K,3,30,0
K,4,-30,150
K,5,30,150
CIRCLE,1,100
L,2,4
L,3,5
L,2,3

生成图中的线后，请问怎么下一步应该怎么走，或者如何知道每条线的线号，谢谢！

ansys通过apdl建模问题
回复此楼

» 猜你喜欢
1楼 2015-11-06 09:37:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mygt_hit

专家顾问 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
wahrrysu: 金币+10, ★有帮助, 谢谢！ 2015-11-09 09:51:14
试试旋转命令吧。arotat之类的命令，或者利用柱坐标系。
赞一下 回复此楼
知其然，知其所以然。
2楼2015-11-06 13:25:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wahrrysu

木虫 (正式写手)
引用回帖:
2楼: Originally posted by mygt_hit at 2015-11-06 13:25:01
试试旋转命令吧。arotat之类的命令，或者利用柱坐标系。

多谢您的回复！
旋转的命令好办，但是我想知道如何把多余的线给删掉，只剩下我需要的1-4条线
赞一下 回复此楼
3楼2015-11-06 16:09:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mygt_hit

专家顾问 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
wahrrysu: 金币+10, ★有帮助, 谢谢，通过PNUM命令搞定了 2015-11-09 09:51:39
如果线条不多的话直接显示编号，多的话通过坐标选择线，再用*get命令提取线的编号。
赞一下 回复此楼
知其然，知其所以然。
4楼2015-11-06 17:41:55
