[求助] 如何将平面结构卷成管状 已有1人参与

如题。类似石墨烯的平面结构,怎样才能卷成类似碳管的管状呢?
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

neweroica

木虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
选取一个unitcell,一般为矩形或平行四边形,取决于纳米管的charality,(n,m),该平行四边形的一边是卷曲矢量,另一边就是纳米管的管轴方向,也是一维周期性的延展方向,这个很多review文献中都有解释。
然后,根据卷曲矢量和管轴方向就能将石墨平面上的原子位置坐标变换为圆柱面上的位置坐标。
Simpler, stronger, more tolerant
2楼2015-11-05 09:28:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

neweroica

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
tandz: 金币+50, ★★★很有帮助, 太谢谢你啦,我好好看看。不过我的编程能力实在有限。。。。。 2015-11-09 12:22:54
引用回帖:
2楼: Originally posted by neweroica at 2015-11-05 09:28:35
选取一个unitcell,一般为矩形或平行四边形,取决于纳米管的charality,(n,m),该平行四边形的一边是卷曲矢量,另一边就是纳米管的管轴方向,也是一维周期性的延展方向,这个很多review文献中都有解释。
然后,根据 ...

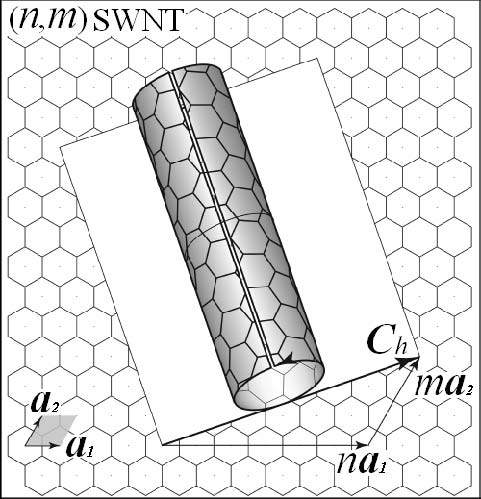

这是示意图:如何将平面结构卷成管状

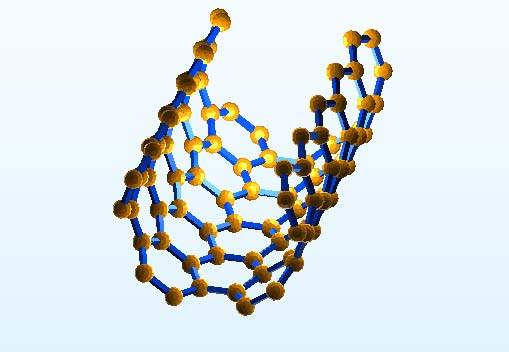

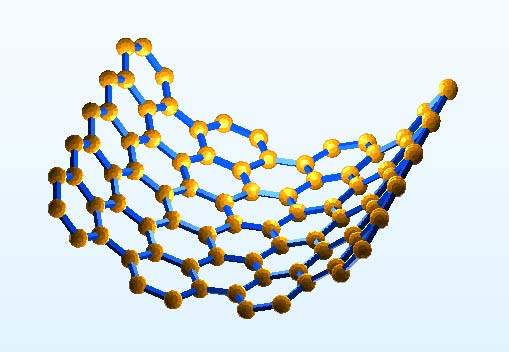

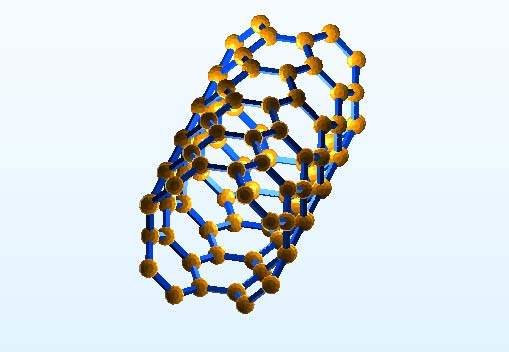

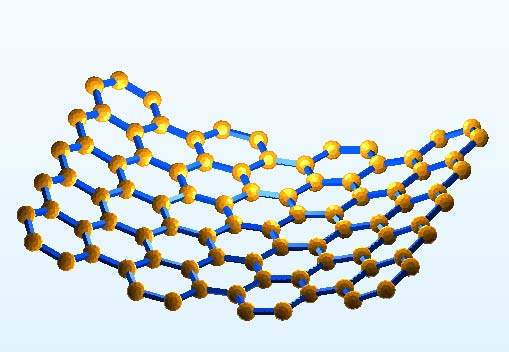

这是我很久很久以前做的一个动画(代码我现在已经找不到了,抱歉),现在分帧上传到这里:
如何将平面结构卷成管状-1
如何将平面结构卷成管状-2
如何将平面结构卷成管状-3
如何将平面结构卷成管状-4
如何将平面结构卷成管状-5
如何将平面结构卷成管状-6
Simpler, stronger, more tolerant
3楼2015-11-05 09:34:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

neweroica

木虫 (著名写手)

内容已删除

» 本帖已获得的红花(最新10朵)

Simpler, stronger, more tolerant
4楼2015-11-10 20:07:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tandz

木虫 (正式写手)

送红花一朵
引用回帖:
4楼: Originally posted by neweroica at 2015-11-10 20:07:03
這是我以前寫的生成納米管的FORTRAN程序,供你參考:

1 PROGRAM Nanotube
2 INTEGER GCD, n, m, n_, m_, NumL, c_bn, gcd_nm, i, j, k, l,
3 $ st1, st2, stm
4 REAL a, c, t, radius, p, theta, x, y, z
5 ...

非常感谢!
5楼2015-11-11 11:50:29
