[求助] 迈克尔逊干涉系统干涉区间抹一点的信号出现波动已有1人参与

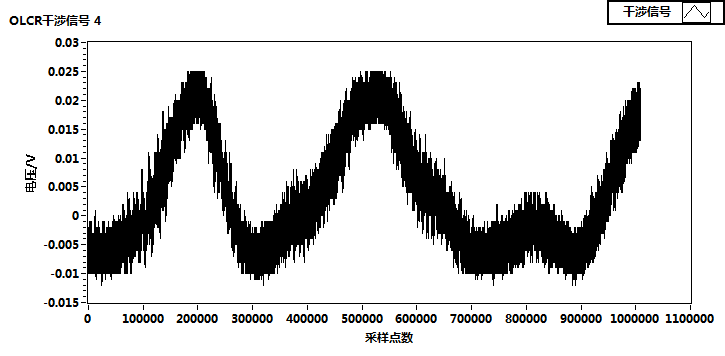

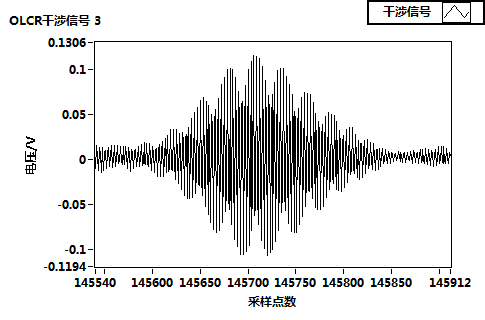

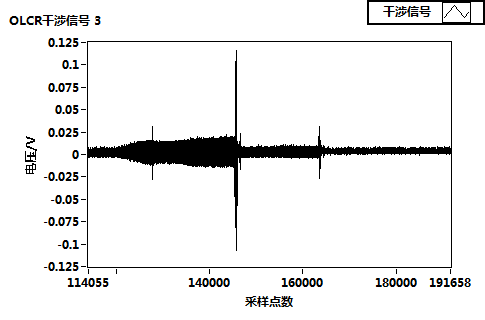

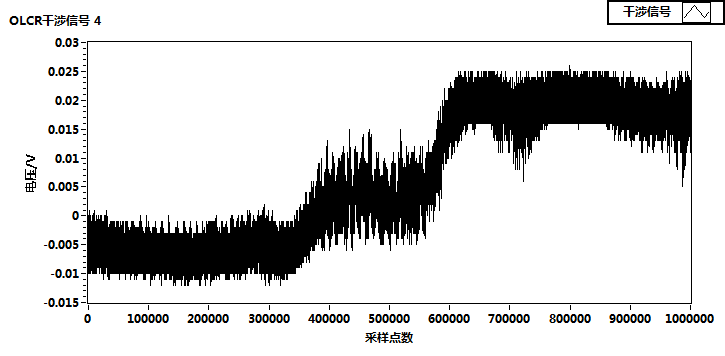

使用自己搭建的全光纤迈克尔逊干涉系统,通过参考臂的平移台移动带动反射镜移动改变光程差从而采集干涉信号,采集到的干涉信号已滤除直流信号,只剩交流信号,平移台移动,扫描得到的干涉信号如图1、2所示。在将平移台停在干涉区间内的某一点(干涉信号幅值最大点),采集当前干涉点的信号,按理说应该是一条直线,但是出现了波动,如图3、4所示,平移台的定位精度很高,正负0.2微米。为什么干涉区与的某一点的干涉信号会出现波动呢??实在是搞不定了。求大神啊

迈克尔逊干涉系统干涉区间抹一点的信号出现波动


迈克尔逊干涉系统干涉区间抹一点的信号出现波动-1


迈克尔逊干涉系统干涉区间抹一点的信号出现波动-2


迈克尔逊干涉系统干涉区间抹一点的信号出现波动-3
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

安啊溪啊

新虫 (初入文坛)

【答案】应助回帖

平台移动精度正负0.2微米是不是还不够高,干涉区域也就微米量级。抖动会不会是外界干扰,在安静的环境中也这样吗
2楼2017-03-29 10:24:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

安啊溪啊

新虫 (初入文坛)

你好,请问你是怎么测到这个干涉信号的呢,我现在在测干涉信号时遇到一点麻烦,参考臂用平台控制在扫描,可是用采集卡采集在电脑上显示总是看不到干涉信号,不管怎么扫描信号都没什么突兀的变化
3楼2017-03-29 10:27:06
