| 查看: 1013 | 回复: 2 | ||
[求助]
icem 下面的管子网格怎么画 已有2人参与
|
附件是我的原始模型，图片是我目前做到的程度 现在就是不会画流出管子的网格 显示的网格质量较差 因为流入管子的网格是利用圆柱的O-block关联形成的 流出的管子就没有O-block可以关联了怎么办？还有一个问题就是我的旋转腔纵向根本无法加密 一加密就会在附近出现差质量网格 应该是因为中心是矩形使用了O-block 怎么办?    wenti2.png |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : prt0002.igs
2015-10-31 01:18:35, 51.65 K
» 猜你喜欢
光学工程学硕调剂信息
已经有32人回复
-
欢迎加入课题组
已经有0人回复
-
物理学I论文润色/翻译怎么收费?
已经有148人回复
-
散金币，求好运，祝面上顺利！
已经有79人回复
-
华东师范大学芯片设计徐珑真实水平咋样
已经有1人回复
-
调剂
已经有0人回复
-
【新加坡】纳米电子器件项目组有“联合培养博士生”名额
已经有0人回复
-
中德博士后2026项目5月30日截止- 国内博士后入站、德国两年全职
已经有0人回复
-
面向全球申请人的中德博士后2026项目5月30日截止- 国内博后入站德国两年全职
已经有0人回复
-
【新加坡】纳米电子器件项目组有“联合培养博士生”名额
已经有2人回复
-
重庆交大材料学院26年硕士招生复试实施细则已出。欢迎加入光子学微结构与器件课题组。
已经有0人回复
mxz090406mxz
铁虫 (小有名气)
- 应助: 12 (小学生)
- 金币: 458.8
- 红花: 3
- 帖子: 59
- 在线: 8.9小时
- 虫号: 3561281
- 注册: 2014-11-26
- 性别: GG
- 专业: 计算数学与科学工程计算
【答案】应助回帖
感谢参与，应助指数 +1
|
先切出与几何结构相似的拓扑结构，主要是圆柱边上的四边形网格质量差，给边上管子下边的做一次oblock 再给上边的做一次oblock。 http://pan.baidu.com/s/1c0DK1Io |
2楼2015-10-31 02:36:51
lx901023
至尊木虫 (职业作家)
- 应助: 116 (高中生)
- 金币: 20626.9
- 红花: 26
- 帖子: 3200
- 在线: 249.4小时
- 虫号: 3304459
- 注册: 2014-07-03
- 专业: 机械动力学
【答案】应助回帖
感谢参与，应助指数 +1

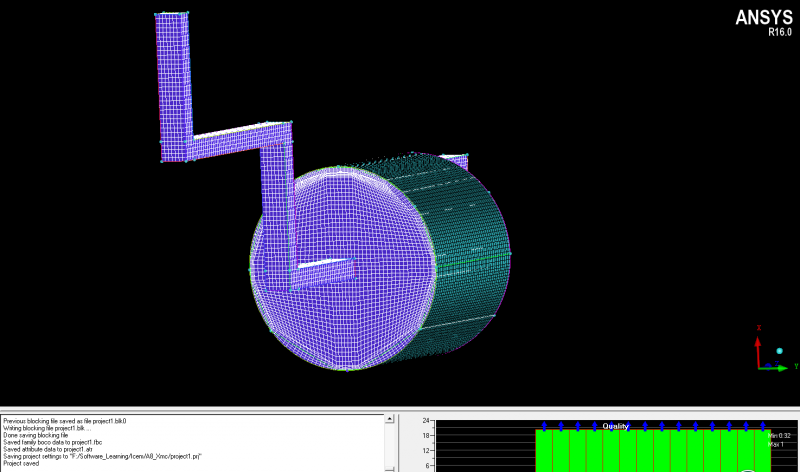

这样大致弄好了，楼主自己微调啊  QQ截图20151031102734.png |
» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : A8_Xmc.rar
2015-10-31 10:15:40, 44.07 K
3楼2015-10-31 10:16:00
