紧急求助：下面的二维或三维小波时间-尺度图到底怎么看。。。
|
|

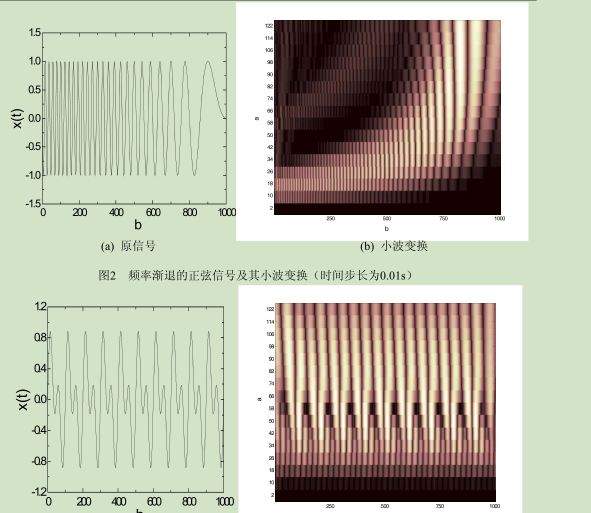

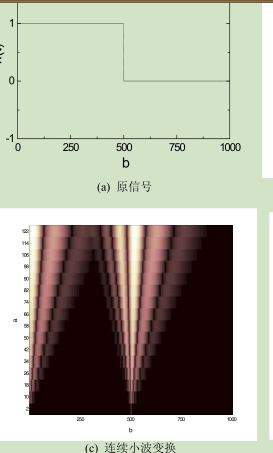

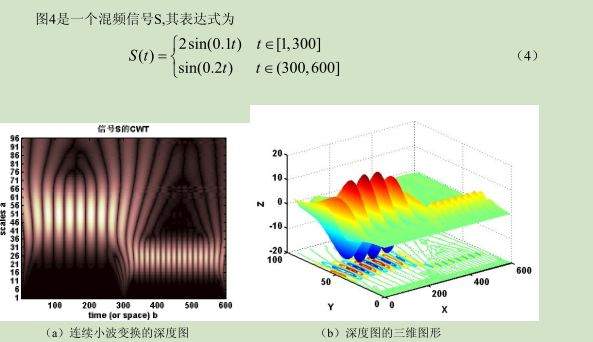

下面是四个简单函数及其小波变换后的时间-尺度图，我只知道颜色深浅代表小波系数大小，其他都迷迷糊糊的，请教大神： 1.以第一幅图为例，为什么明亮部分呈向外散射状的？上面的时域信号的转折处（时间是500的那一点）正好对应时间尺度图的那个向外散射的点处，这有什么必然联系吗？为什么信号转折处对应的时间尺度图上正好是哪种形状？ 2第二幅图在600s之前频率是不变的，对应的时间尺度图上是较窄的一段条带，600s之后，频率衰减，为什么时间尺度图上条带就突然变宽了？这当中有什么对应关系？ 3.接下来的图是含有两种频率成分的信号，如何解释右边的时间尺度图？ 4.最后一图的三维深度图如何解释？ 谢谢谢谢，，求各位指教啊。。。   1.JPG  2.JPG  3.JPG |
