[求助] 涡轮叶片应力的计算

目的：计算涡轮叶片总应力，为机械应力和热应力之和
已知：涡轮叶片温度是变化，每个时刻的叶片前缘和后缘的温度已知，前后缘压力也已知，叶片相关资料可以查找
问题：如何通过已知条件来建立应力的简化模型？不用有限元分析，只要输入和输出的表达式，可以模拟趋势就好
注：叶片前后缘温度不同

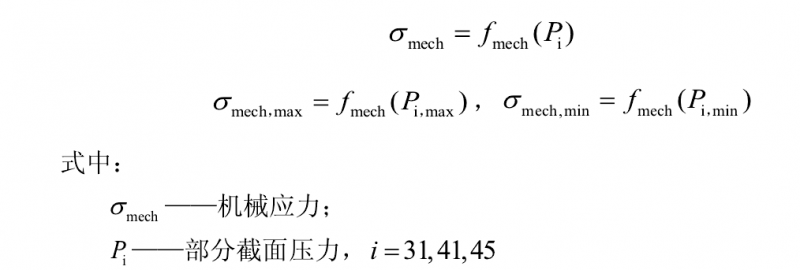

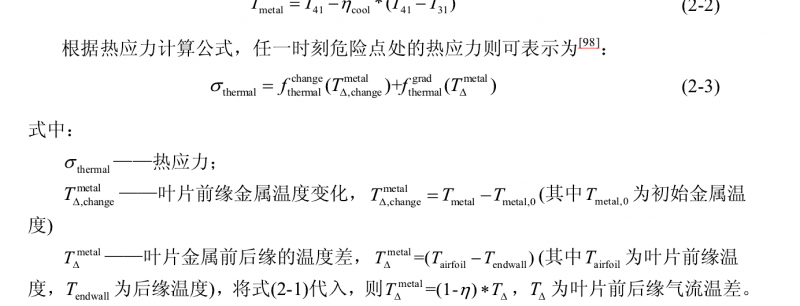

图片是我查到的相关资料，但只有一个隐函数，没有显性表达式

涡轮叶片应力的计算


涡轮叶片应力的计算-1
回复此楼

» 猜你喜欢
1楼 2015-10-27 22:08:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Corsten

新虫 (初入文坛)
追加提醒，只需计算叶片前后缘的温度
赞一下 回复此楼
2楼2015-10-27 22:19:20
