[求助] 求助,基于abaqus下的尖轨在静力作用下的应力应变 已有4人参与

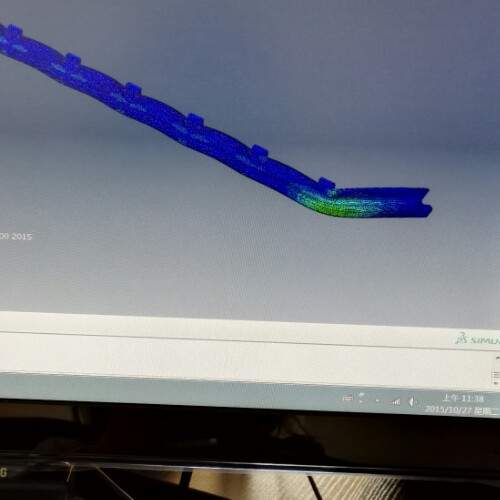

具体的就是尖轨受到了集中了,然后弯成了下图所示。这样子明显是不对的,但是我找不到问题的出处

求助,基于abaqus下的尖轨在静力作用下的应力应变


发自小木虫Android客户端
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangjiaren11

至尊木虫 (职业作家)

研究生

优秀版主优秀版主

【答案】应助回帖

感谢参与,应助指数 +1
你这个是不是效果图,就是放大了n多倍数的图示,你点了那个弯曲的效果图示了估计
自己选择的路,就要努力走完,但是不能走弯
2楼2015-10-27 13:54:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pppwly

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by wangjiaren11 at 2015-10-27 13:54:39
你这个是不是效果图,就是放大了n多倍数的图示,你点了那个弯曲的效果图示了估计

只是后来又变了,我很混乱,也不知道哪里有问题,铁轨加载不应该是这样子呀≥﹏≤

发自小木虫Android客户端
3楼2015-10-29 09:18:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mygt_hit

专家顾问 (职业作家)

【答案】应助回帖

感谢参与,应助指数 +1
排除显示放大倍数的方法也很简单,你查看具体数值是不是很离谱。
知其然,知其所以然。
4楼2015-10-29 20:01:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

竹木一人

金虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
约束条件对不对,荷载施加对不对,单位有无搞混?不行就发inp上来看看。
5楼2015-10-30 09:33:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pppwly

新虫 (初入文坛)

引用回帖:
5楼: Originally posted by 竹木一人 at 2015-10-30 09:33:07
约束条件对不对,荷载施加对不对,单位有无搞混?不行就发inp上来看看。

大神,http://pan.baidu.com/s/1i3rVKup(文件怎么也上传不上来,就放在了网盘里,这是链接)请帮我看看,哪里出现了问题,顺便问一下,abaqus里面应力应变在哪里看?是所有的不是一个节点的。
6楼2015-11-03 11:25:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yxm11231097

新虫 (初入文坛)

【答案】应助回帖

你好,我下了你的文件了,应力是肯定可以看得,应变需要在输出变量那里设置,我也是做轨道的,有几个问题想要向你学习一下,你看能不能加我一下,抠抠:4942三七七04
7楼2015-11-09 14:09:45
