[求助] 请教一下，这样的脉冲图应该怎么画啊 已有3人参与

请教一下，这样的脉冲图用origin应该怎样画比较好呢？谢谢了！

请教一下，这样的脉冲图应该怎么画啊
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
可以吃吗？
1楼 2015-10-27 09:34:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

maoshen

银虫 (正式写手)
引用回帖:
2楼: Originally posted by HSLY1026 at 2015-10-27 13:18:06
如果楼主有数据，可以导入数据生成图像；
如果楼主只是想画这种图以作示意，可以新建，在数据表中，人为输入一个方波信号的数据，至于幅值多少，周期多少，完全由楼主自己定。

可是，方波信号是怎么样输入呢？可否举个例子？多谢
赞一下 回复此楼
可以吃吗？
3楼2015-10-28 17:32:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 8 个回答

HSLY1026

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
maoshen: 金币+25, ★★★很有帮助 2015-10-28 17:32:34
如果楼主有数据，可以导入数据生成图像；
如果楼主只是想画这种图以作示意，可以新建，在数据表中，人为输入一个方波信号的数据，至于幅值多少，周期多少，完全由楼主自己定。
赞一下(1人) 回复此楼
努力中的学酥
2楼2015-10-27 13:18:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

HSLY1026

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
maoshen: 金币+20, ★★★★★最佳答案 2015-10-30 08:37:14
引用回帖:
3楼: Originally posted by maoshen at 2015-10-28 17:32:25
可是，方波信号是怎么样输入呢？可否举个例子？多谢...

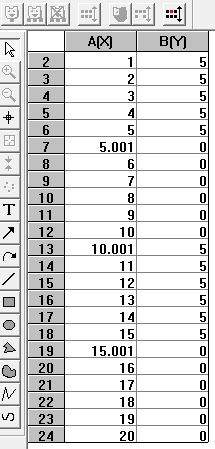

如图1 ，是输入的数据，现在横轴上以5为周期，纵轴上幅值也是5，这个楼主可以根据需要进行修改。说明：第一列中有5.001、10.001和15.001，这几个数只是为了保证画出来的图是近似阶跃的，如果没有这几个数值，图象中，幅值突变的地方会是一个斜线，而不是一条平行于纵轴的线，如图3.

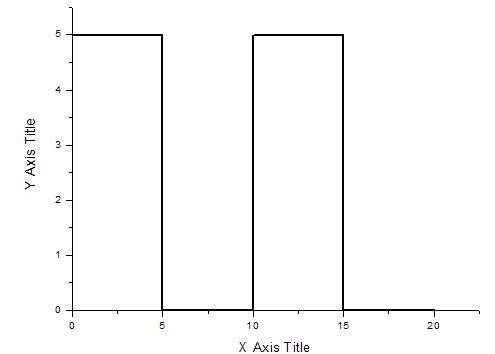

如图2，是图1中数据画出来的方波示意图。
请教一下，这样的脉冲图应该怎么画啊-1


请教一下，这样的脉冲图应该怎么画啊-2


请教一下，这样的脉冲图应该怎么画啊-3
赞一下 回复此楼
努力中的学酥
4楼2015-10-28 18:31:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
maoshen: 金币+5, ★★★很有帮助, 谢谢！ 2015-10-30 08:37:44
我当年是借用origin导出坐标然后导出矢量图在coraldraw里面搞的，感觉方便点
赞一下 回复此楼
5楼2015-10-28 18:43:56
