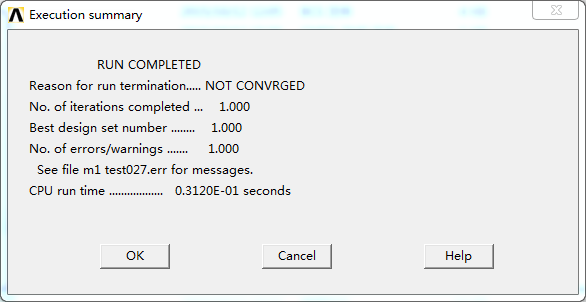

ansys 优化设计总是循环一次就结束，显示不收敛
|
我是初学ansys ，麻烦大神指点！模型很简单，就是一个高为0.1m，直径为1.44m的圆柱，圆柱的底面有9个半径为0.01m小圆面，在这个9个小圆面施加全约束，圆柱只受重力。使这个圆柱的上表面的面积变形的rms。优化设计，设计变量就是这个9个小圆面的位置，按照圆周均匀排列，里圈3个，外圈6个，里圈半径为r1，外圈半径为r2。r1，r2就是设计变量。目标函数就是这个上表面积变形最少。单次运行没有警告啊能得出，但是一优化就是循环一次就显示不收敛结束了 ，我用的是ansys13.0 优化设计模块。14.0以上都没有这个模块了！金币少，就先发10个了，好的话，我剩于金币全给你了！下面是主要程序：/PREP7 !* ET,1,SOLID187 !* *SET,radius1,0.3 !*设计变量 *SET,radius2,0.6 !*设计变量 !* MPTEMP,,,,,,,, MPTEMP,1,0 MPDATA,EX,1,,9.1e10 MPDATA,PRXY,1,,0.24 MPTEMP,,,,,,,, MPTEMP,1,0 MPDATA,DENS,1,,2530 CYL4,0,0,0.72, , , ,0.1 !*镜面模型 CYL4,0,radius1,0.01 !*下面为9个支撑约束面 CYL4,radius2*cos(1.0472),radius2*sin(1.0472),0.01 CYL4,-radius2*cos(1.0472),radius2*sin(1.0472),0.01 CYL4,-radius2*cos(1.0472),-radius2*sin(1.0472),0.01 CYL4,radius2*cos(1.0472),-radius2*sin(1.0472),0.01 CYL4,radius2,0,0.01 CYL4,-radius2,0,0.01 CYL4,-radius1*cos(0.5236),-radius1*sin(0.5236),0.01 CYL4,radius1*cos(0.5236),-radius1*sin(0.5236),0.01 asel,s,loc,z,0,0 asel,u,loc,x,0,0 asel,a,loc,y,radius1,radius1 asel,all vsel,all vsba,all,all ESIZE,0.1,0, !*划分网格 MSHAPE,1,3D MSHKEY,0 !* CM,_Y,VOLU VSEL, , , , 2 CM,_Y1,VOLU CHKMSH,'VOLU' CMSEL,S,_Y !* VMESH,_Y1 !* CMDELE,_Y CMDELE,_Y1 CMDELE,_Y2 !* FINISH /SOLU !* ANTYPE,0 asel,none !*先选取9个面 asel,s,loc,z,0,0 asel,u,loc,x,0,0 asel,a,loc,y,radius1,radius1 /GO DA,all,ALL, !*对9个面施加全约束 ACEL,0,0,9.8, !*只受重力 SOLVE FINISH /POST1 nsel,s,loc,z,0.1,0.1 !*选取上表面，并取上面变形的RMS *get,nnub,node,,count *get,nmin,node,,num,min *dim,A,,nnub *SET,n0,nmin *SET,A(1),n0 *do,j,2,nnub *SET,n0,ndnext(n0) *SET,A(j),n0 *enddo *dim,b,,nnub *do,j,1,nnub *SET,b(j),uz(a(j)) *enddo *VSCFUN,zrms,RMS,b FINISH  错误.png |
