[求助] 求大神指点 已有1人参与

我模拟的是气液喷射器，一个出口两个进口，主流体是液体，引射流体是气体，液体要求是：进口压力1mpa，流量是500t/h；气体要求：进气压力25kpa，流量是20t/h；出口压降0.2mpa。然后我设置的边界条件时，两个进口是压力进口边界，出口也是压力出口，液体进口静压力1mpa，气体静压力是25kpa，出口设置的是0.8mpa，运行后发现气体就不去啊 就卡在气体进口不远处....原因是不是出口压力太大了，压的气体进不去？？求大神指点..

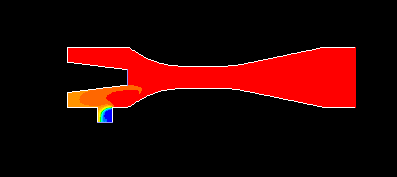

附图：液体组分图。蓝色的是气体。

求大神指点
回复此楼

» 猜你喜欢
1楼 2015-10-24 09:02:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhnorn

木虫 (正式写手)
气处的压力你确定是那么低？内部压力明显高于气口压力，流体怎么可能逆压流动呢。

发自小木虫Android客户端
赞一下 回复此楼
2楼2015-10-25 09:46:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小拇指旳約定

新虫 (小有名气)
引用回帖:
2楼: Originally posted by zhnorn at 2015-10-25 09:46:38
气处的压力你确定是那么低？内部压力明显高于气口压力，流体怎么可能逆压流动呢。

是的...要求出口压降0.2Mpa..进口压力是25Kpa
赞一下 回复此楼
3楼2015-11-14 09:08:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

无_才

金虫 (正式写手)

【答案】应助回帖

楼主进口有压力有流量，换成一个速度入口一个压力入口能行不？

发自小木虫Android客户端
赞一下 回复此楼
4楼2015-11-14 10:28:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小拇指旳約定

新虫 (小有名气)
引用回帖:
4楼: Originally posted by 无_才 at 2015-11-14 10:28:14
楼主进口有压力有流量，换成一个速度入口一个压力入口能行不？

现在  我设置的是液体速度进口边界   气体是压力进口边界 出口时压力出口...就是  出口压力大 气体进不去.....
赞一下 回复此楼
5楼2015-11-14 16:50:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zh123_zhang

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by 小拇指旳約定 at 2015-11-14 16:50:21
现在  我设置的是液体速度进口边界   气体是压力进口边界 出口时压力出口...就是  出口压力大 气体进不去........

楼主问题解决了吗？
赞一下 回复此楼
6楼2016-01-29 22:27:42
