[求助] 求助使用动网格后压力出现负值且不沿水深变化

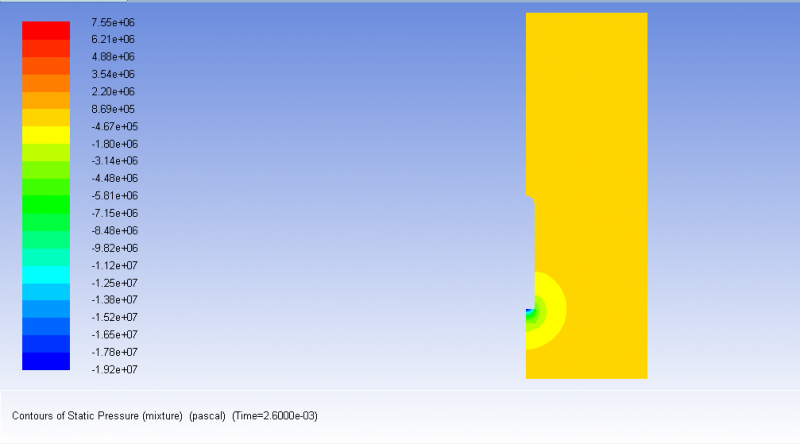

小妹新人一枚，在做三维水下通气空泡的问题，回转体周围开孔然后在水下向上运动到出水的过程，回转体沿y轴向上移动，刚开始是打算做定速度运动，于是用的profile，外边界以及上下边界都是压力出口，回转体开孔为压力入口，压力用的UDF编译的沿水深变化，问题是如果把动网格去掉，那么整个区域的压力分布就沿水深变化，但是一旦加上动网格，压力云图就变成了下图那样，该怎么办呢？
    用的VOF模型加重力影响，Pressure那儿选的刷Body Force Weighted，用了PISO和SIMPLE算法都不行，不知道哪里出了错。PS：选择PISO算法是因为看到很多鼓泡的文献模拟时选用了此方法，老师想要喷出的气泡断裂所以才想到鼓泡的。
    要是能解决的话真是非常感谢啊！PS：目前只有5.5金币，只有这些了，再次感谢啊

求助使用动网格后压力出现负值且不沿水深变化
回复此楼

» 猜你喜欢
跪求Fluent大神
1楼 2015-10-22 11:03:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

silver_twins

新虫 (初入文坛)
自己顶一下，而且计算之后的压力出现负值。。。
赞一下 回复此楼
跪求Fluent大神
2楼2015-10-23 09:56:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

拆弹专家

木虫 (正式写手)
看你的模型，你的开孔位置在回转体下部？

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
3楼2015-10-23 10:55:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

silver_twins

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by 拆弹专家 at 2015-10-23 10:55:25
看你的模型，你的开孔位置在回转体下部？

不是，是肩部一周开孔，然后加上动网格后就出现现在这个样子了，想请教下是什么原因？因为用的压力入口，然后算的过程中查看了下速度云图，发现入口的速度比声速大，是不是就属于超音速的范围，然后边界条件的设定都要改呢？谢谢啦
赞一下 回复此楼
跪求Fluent大神
4楼2015-10-24 13:37:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

拆弹专家

木虫 (正式写手)
引用回帖:
4楼: Originally posted by silver_twins at 2015-10-24 13:37:09
不是，是肩部一周开孔，然后加上动网格后就出现现在这个样子了，想请教下是什么原因？因为用的压力入口，然后算的过程中查看了下速度云图，发现入口的速度比声速大，是不是就属于超音速的范围，然后边界条件的设定 ...

入口超音速可能是你压力入口静压给小了。。。。。。。。。。。。你做的这个课题是什么背景？
赞一下 回复此楼
5楼2015-10-24 18:26:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

silver_twins

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by 拆弹专家 at 2015-10-24 18:26:42
入口超音速可能是你压力入口静压给小了。。。。。。。。。。。。你做的这个课题是什么背景？...

就是老师让算一下通气空泡，文献上基本都是二维的，想让我算个三维的，二维的压力没有问题，按二维的设置来算的三维，就出错了。那想问下静压和压力入口的压力是设成同一个值么？

发自小木虫Android客户端
赞一下 回复此楼
跪求Fluent大神
6楼2015-10-24 21:28:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

拆弹专家

木虫 (正式写手)
引用回帖:
6楼: Originally posted by silver_twins at 2015-10-24 21:28:39
就是老师让算一下通气空泡，文献上基本都是二维的，想让我算个三维的，二维的压力没有问题，按二维的设置来算的三维，就出错了。那想问下静压和压力入口的压力是设成同一个值么？
...

我想问下你这个做的是什么方向的？看看和我想的是不是一样的。给你推荐几篇论文，你可以看看。《高速航行体通气空泡流动研究》《通气潜射航行体垂直发射过程流体动力特性数值模拟》等
赞一下 回复此楼
7楼2015-10-24 23:00:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

拆弹专家

木虫 (正式写手)
静压比总压略小点，比如总压1个大气压，静压可以给0.99个大气压
赞一下 回复此楼
8楼2015-10-24 23:01:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chun154386

金虫 (小有名气)
进出口流量均衡？

发自小木虫Android客户端
赞一下 回复此楼
共同交流
9楼2015-10-25 00:31:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

200971014

禁虫 (小有名气)
本帖内容被屏蔽
10楼2015-10-25 21:17:59
