[交流] 关于ANSYS单元删除，或负体积的问题 已有4人参与

我想要做一个ansys-LSDYNA的涉及到单元删除的模拟，然后在网上查到下面这段话：
        LS-DYNA中计算得到负体积(negative volume)会导致计算终止，除非在*control_timestep卡里面设置ERODE选项为1，而且在 *control_termination里设置DTMIN项为任何非零的值，在这种情况下，出现负体积的单元会被删掉而且计算继续进行(大多数情况)。
        那么我想问的是下面这张K文件截图中那一个是设置ERODE和DTMIN参数的啊？

关于ANSYS单元删除，或负体积的问题
回复此楼

» 猜你喜欢
1楼 2015-10-20 17:30:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

清音阁阁主

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
楼主这条技巧从哪学来了的。。。。能指一条明路不，快被dyna折磨死了
赞一下(1人) 回复此楼
9楼2015-10-22 19:54:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

shgao20

专家顾问 (职业作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
ERODE 是 *control_timestep 的第 7 个参数，你的语句中没有，需要在最后添加：  0.0   0   1。
  DTMIN 是 *control_termination 的第三个参数，你的语句中将第 3 个参数改为 1 即可。
试试吧。
赞一下 回复此楼
2楼2015-10-21 08:52:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ls15000

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by shgao20 at 2015-10-21 08:52:51
ERODE 是 *control_timestep 的第 7 个参数，你的语句中没有，需要在最后添加：  0.0   0   1。
  DTMIN 是 *control_termination 的第三个参数，你的语句中将第 3 个参数改为 1 即可。
试试吧。

好的   我先试试 谢谢了~
赞一下 回复此楼
3楼2015-10-21 09:35:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ls15000

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by shgao20 at 2015-10-21 08:52:51
ERODE 是 *control_timestep 的第 7 个参数，你的语句中没有，需要在最后添加：  0.0   0   1。
  DTMIN 是 *control_termination 的第三个参数，你的语句中将第 3 个参数改为 1 即可。
试试吧。

请问格式有要求么？ 比如空格要几个  小数点后有几位什么的？ 谢谢咯
赞一下 回复此楼
4楼2015-10-21 10:54:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ls15000

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by shgao20 at 2015-10-21 08:52:51
ERODE 是 *control_timestep 的第 7 个参数，你的语句中没有，需要在最后添加：  0.0   0   1。
  DTMIN 是 *control_termination 的第三个参数，你的语句中将第 3 个参数改为 1 即可。
试试吧。

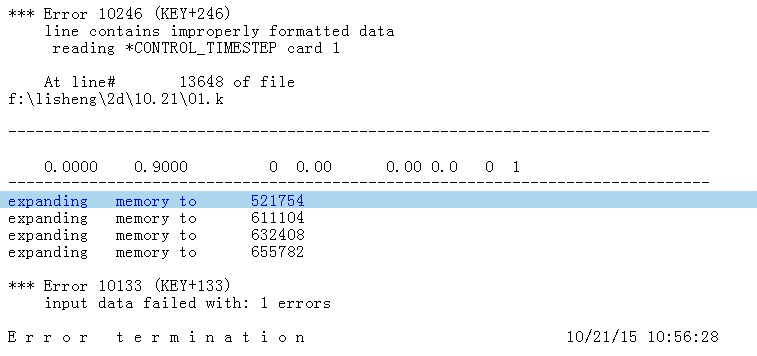

我按你说的试了一下 结果好像说格式有问题
能帮我看看么？ 附图
关于ANSYS单元删除，或负体积的问题-1
赞一下 回复此楼
5楼2015-10-21 12:06:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
请你给出你的 *control_timestep 语句的具体内容。
赞一下 回复此楼
6楼2015-10-21 16:41:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
抱歉，上次没看清楚，多了一个数，好像应该是：
          0.0    0.9    0    0.0    0.0    0    1
赞一下 回复此楼
7楼2015-10-21 16:45:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ls15000

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by shgao20 at 2015-10-21 16:45:47
抱歉，上次没看清楚，多了一个数，好像应该是：
          0.0    0.9    0    0.0    0.0    0    1

修改过后 现在正在算   先谢谢~ 后面估计还会有问题 希望还能得到你的帮助
赞一下 回复此楼
8楼2015-10-21 19:00:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaochuchar

铁虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
请你给出你的 *control_timestep 语句的具体内容。
赞一下 回复此楼
10楼2015-10-23 14:43:47
