[交流] 圆柱绕流升阻力系数问题 已有8人参与

在进行圆柱绕流仿真分析时，得到的升力系数不关于原点对称，即不在原点上下波动，这是正常的吗？不正常的话可能是什么原因导致的？
而且得到的平均阻力系数偏小，试验的结果是1.25，我的才是0.4.肯能是什么原因？都有什么因素可能导致阻力系数偏小？
请求大神帮忙解答！
回复此楼

» 猜你喜欢
静静努力，静静收获
1楼 2015-10-20 10:57:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王影杰

木虫 (正式写手)
引用回帖:
13楼: Originally posted by hsyEsperanto at 2015-10-22 07:56:27
一般k-e要求的y+要在几十吧？太高太低应该都不好。还有k-e无转戾，全区域湍流，也就是你说的必须大雷诺数才能用。
壁面上的节点感觉有点少，只有这几个点能达到网格无关吗？
如果可行的话把y+调到1以下，用k-w SST算 ...

目前分析完，可能存在两个大问题

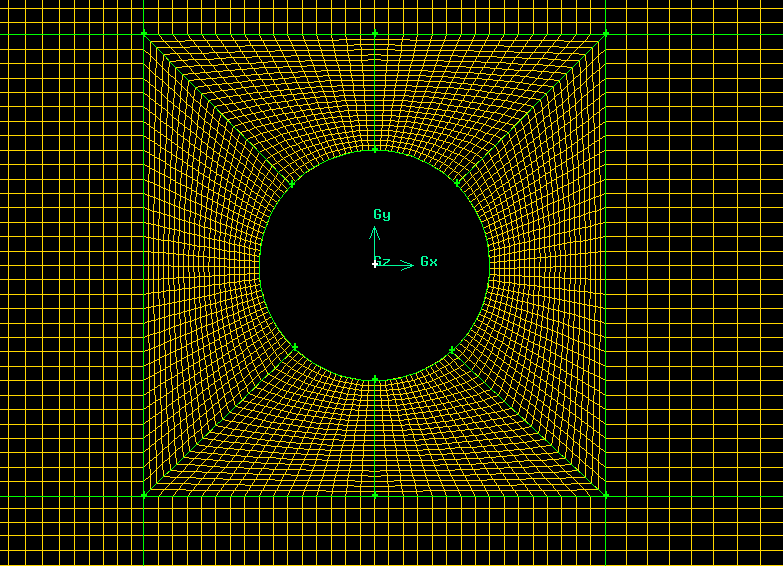

首先我这个不是用边界层网格画的，自己手动在圆柱表面加密。
其次是选用k-e模型是存在问题的？如果雷诺数=1.0*10^5或更小，更不可以用这个模型了。
我还想问一下，怎么看壁面上节点的？
圆柱绕流升阻力系数问题
赞一下 回复此楼
静静努力，静静收获
16楼2015-10-22 11:33:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 40 个回答

phoenixchen

银虫 (初入文坛)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
王影杰: 金币+2, 谢谢 2015-10-20 15:49:24
不正常——网格、参数、边界条件不合适/不对均可能导致这样的问题——从小Re开始算吧。
赞一下 回复此楼
2楼2015-10-20 14:03:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我爱学习icem

铜虫 (正式写手)
★ ★
王影杰: 金币+2, 没懂得，严格按照流动方向划分网格是什么概念？该怎么划分是对的？ 2015-10-21 08:33:24
肯定不正常，流动方向肯定与网格所示的方向有偏角导致数值耗散引起的
请严格按照流动方向规划网格
赞一下(1人) 回复此楼
坚强的活着
3楼2015-10-20 23:42:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王影杰

木虫 (正式写手)
引用回帖:
3楼: Originally posted by 我爱学习icem at 2015-10-20 23:42:55
肯定不正常，流动方向肯定与网格所示的方向有偏角导致数值耗散引起的
请严格按照流动方向规划网格

流动方向规划网格？有点抽象？
赞一下 回复此楼
静静努力，静静收获
4楼2015-10-21 08:34:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
