[求助] 这个PID图中的左上角蓝色大方框、里面菱形、外面圆圈分别代表什么意思???求指点 已有3人参与

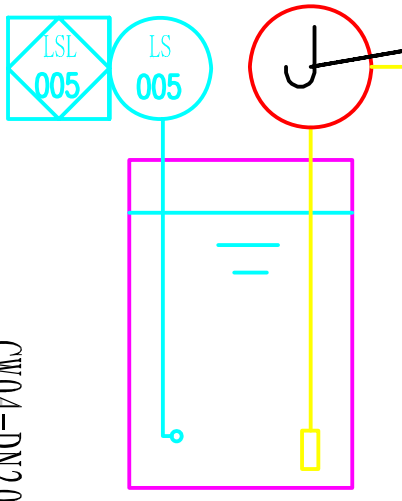

这个PID图中的左上角蓝色大方框、里面菱形、外面圆圈分别代表什么意思???

这个PID图中的左上角蓝色大方框、里面菱形、外面圆圈分别代表什么意思???求指点
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
2楼2015-10-19 20:58:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我是林溪

至尊木虫 (职业作家)

【答案】应助回帖

感谢参与,应助指数 +1
圆圈与方形并列表示此处有两个仪表且都是现场安装,LS物位开关,J表示什么?
这个PID图中的左上角蓝色大方框、里面菱形、外面圆圈分别代表什么意思???求指点-1



发自小木虫Android客户端
我不是林溪,我也不叫林溪,就这样!
3楼2015-10-20 08:53:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunhu117

金虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
LS-level switch 液位开关
LSL-液位开关低时反馈OV(液位开关只有两个信号,开关对应24V.OV)给前面泵开/关
4楼2015-10-20 09:24:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fzm1108

木虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1

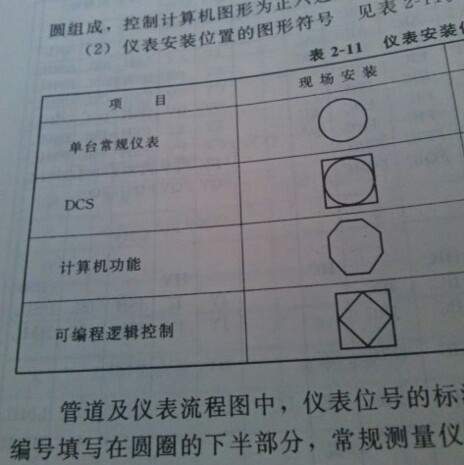

2楼正解,详见《化工自控设计规定》
5楼2015-10-21 07:35:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xida20704

新虫 (初入文坛)

引用回帖:
5楼: Originally posted by fzm1108 at 2015-10-21 07:35:53
2楼正解,详见《化工自控设计规定》

感谢
6楼2015-10-22 00:07:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
