[求助]
关于信号在示波器上显示的问题？？？ 已有1人参与
|

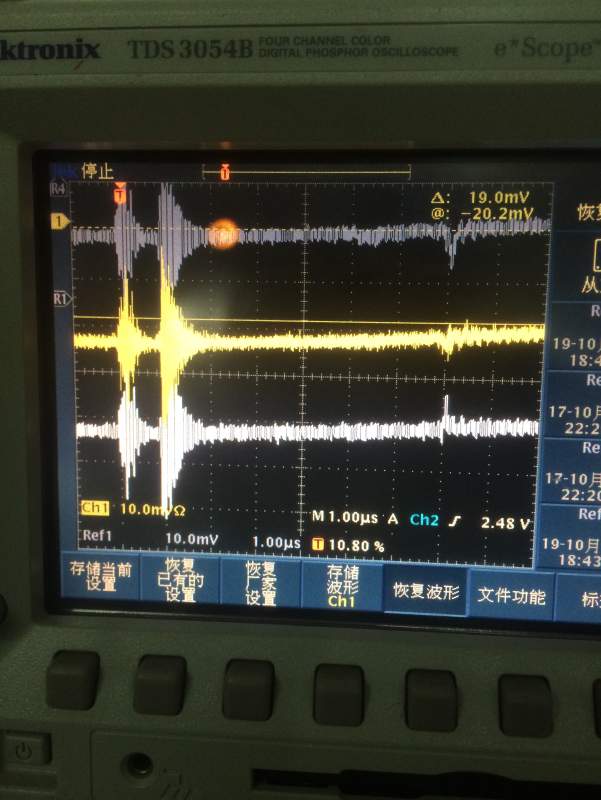

大神们： 最近小弟使用示波器采集信号好出现了点问题，经过仔细查看实验设备等相关仪器仍未解决，故向各位大神提问，废话不多说，上图片。大神请看，在示波器上我平均512次采集了三个数据，每次条件都是一样的，唯一改变的就是信号的位置，上中下三个位置时后面的那个小峰是我的信号，前面的俩个是噪音，我发现当信号在示波器屏幕不同的位置时，平均后的信号（小峰）大小不一致，请问这个问题应该怎么解决？？？ IMG_1707.JPG |
回复此楼» 猜你喜欢
085600 286分 材料求调剂
已经有3人回复
-
275求调剂
已经有10人回复
-
286求调剂
已经有6人回复
-
083000学硕274求调剂
已经有5人回复
-
【求调剂】085601材料工程专硕 | 总分272 |
已经有5人回复
-
275求调剂
已经有13人回复
-
0856，材料与化工321分求调剂
已经有8人回复
-
085701环境工程，267求调剂
已经有12人回复
-
320分，材料与化工专业，求调剂
已经有7人回复
-
085701环境工程求调剂
已经有8人回复
mshwangg
至尊木虫 (正式写手)
- 应助: 206 (大学生)
- 金币: 10702.8
- 散金: 100
- 红花: 19
- 帖子: 597
- 在线: 195.4小时
- 虫号: 576702
- 注册: 2008-06-21
- 专业: 物理学I
2楼2015-10-20 09:30:55
uvwxmc
金虫 (正式写手)
- 应助: 15 (小学生)
- 金币: 2746.1
- 红花: 17
- 帖子: 433
- 在线: 153.3小时
- 虫号: 2521618
- 注册: 2013-06-26
- 专业: 电磁场与电路
|
为啥要平均？！你没法找到合适的触发条件，就没法准确定位感兴趣的脉冲，不定位的情况下，平均就没有意义了。第一个推荐意见是，改用不平均，单次触发，多次观察，让人脑做平均处理。第二个推荐意见是，在单次触发观察总结的基础上，设计复杂触发条件，以便准确触发。要研究说明书的触发部分。第三个办法是，自己搭建一个外电路，在第一个主触发后延时4us，再捕获下一个负斜率触发，输出触发脉冲，让示波器工作在外触发状态，接受这个脉冲完成触发显示。 但是，泰克作为一个示波器老品牌，早就不求进取，没有上进心，价格昂贵，功能缺缺。所以你的示波器不一定有复杂的触发设置功能。国产的一些新示波器，价格便宜量又足，屏幕大，功能多，能连电脑，能往U盘上存截图，有斜率定量触发，比你的泰克强多了。不过也不一定能应付了你这个信号。搭外触发电路最靠谱。 |
3楼2015-10-20 14:00:49
