[求助] 怎么使用弹性层来设置一个非线性弹簧 已有2人参与

想用弹性层来模拟一个接触面，在切向需要设置一个非线性弹簧，弹簧的应力变形曲线如图1，
我现在想用的是单位面积力表示为伸长的函数这个选项来输入

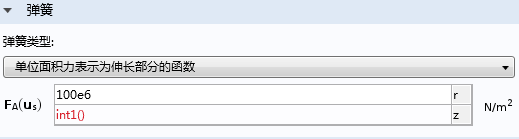

但是现在卡在把这个内插函数输入到里面这一步，准确来说是不知道这个因变量应该填什么？如图2
图2的这个括号里面该填什么？

怎么使用弹性层来设置一个非线性弹簧


怎么使用弹性层来设置一个非线性弹簧-1
回复此楼

» 猜你喜欢
1楼 2015-10-19 16:44:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kingspin

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
我不太清楚你的描述对象是什么，不过如果是描述剪开后还有一定阻力的话一般是定义一个线性的剪切强度，出现滑移后用平动摩擦描述
赞一下 回复此楼
欢迎加入Digimat技术交流讨论群366061054，了解复合材料多尺度仿真技术
2楼2015-10-19 22:13:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

llzcute

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by kingspin at 2015-10-19 22:13:34
我不太清楚你的描述对象是什么，不过如果是描述剪开后还有一定阻力的话一般是定义一个线性的剪切强度，出现滑移后用平动摩擦描述

对的，就是这个意思，那么这个剪切强度要用什么定义呢？我觉着弹性层好像不能定义剪切强度
赞一下 回复此楼
3楼2015-10-20 12:02:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kingspin

木虫 (著名写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by llzcute at 2015-10-20 12:02:46
对的，就是这个意思，那么这个剪切强度要用什么定义呢？我觉着弹性层好像不能定义剪切强度...

就把粘接定义成最简单的三角形本构就行了，剪应力达到剪切强度后就快速往下掉，分离之后定义成是有摩擦的接触。只不过显然动摩擦是与压力成正比的，因此不是恒定的，不知道和你想要的是不是一致
赞一下 回复此楼
欢迎加入Digimat技术交流讨论群366061054，了解复合材料多尺度仿真技术
4楼2015-10-20 12:07:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wuwei2102

新虫 (初入文坛)

【答案】应助回帖

引用回帖:
4楼: Originally posted by kingspin at 2015-10-20 12:07:58
就把粘接定义成最简单的三角形本构就行了，剪应力达到剪切强度后就快速往下掉，分离之后定义成是有摩擦的接触。只不过显然动摩擦是与压力成正比的，因此不是恒定的，不知道和你想要的是不是一致...

你好，麻烦问下comsol是可以通过弹性薄层来设置非线性弹簧单元属性吗
赞一下 回复此楼
5楼2020-09-22 09:43:22
