[求助] 已写好热源光栅式扫描路径APDL程序，现需要跨行距重复扫描的程序，不懂光栅路径见图

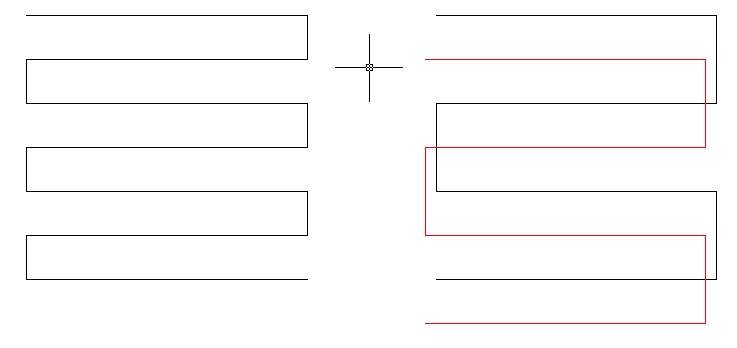

左图为光栅式扫描路径图，假定每行间距5mm，则右图为跨行扫描程序，则行间距为10mm，走完第一次，再走图中红色路径（左右没偏，只是为方便显示左右突出来了，仅仅就是把前一到路径偏置5mm），求怎么改，最好具体啊。众位大神……
APDL程序如下：
!/VIEW,1,1,1,1
LX=0.05                            !(需设定工件尺寸)
LY=0.05                            !(需设定工件尺寸)
LZ=0.01                            !(需设定工件尺寸)
BLOCK,0,LX,0,LY,0,LZ

esize,0.002                      !(需设定网格尺寸)
vsel,all
vmesh,all
allsel

ET,2,SURF152 !定义单元类型：面单元用于添加面热源载荷
KEYOPT,2,1,0 !定义关键点
KEYOPT,2,2,0
KEYOPT,2,3,0
KEYOPT,2,4,1
KEYOPT,2,5,1
KEYOPT,2,6,0
KEYOPT,2,7,0
KEYOPT,2,8,0
KEYOPT,2,9,1
R,2,1,5.67e-8, ,0,0,0
RMORE, , , ,
RMORE, , ,
MPTEMP,,,,,,,,
MPTEMP,1,0
MPDATA,EMIS,2,,0.95
TYPE, 2
MAT,    2
REAL,    2
ESYS,    0

!**********************第二步运行的程序：定义热源参数、扫描参数，计算温度场*******************************

N,100000,0,0,0.025,,,,
FLST,5,4056,1,ORDE,3    ! 4056是划分的节点数，从菜单栏List -> status -> Global status查看Nodes后的数字
FITEM,5,1
FITEM,5,-4055          ! -4055是根据4056确定
FITEM,5,100000
CM,_Y,node
NSEL, , , ,P51X
CM,_Y1,node
CMSEL,,_Y

CMSEL,,_Y1
ESURF,10000
CMSEL,,_Y
CMDELE,_Y
CMDELE,_Y1
FINISH

SAVE
FINISH

/SOLU
KK=1       !能量集中系数
Qmax=5000    !峰值束流密度 W/m2    (需设定)
R=0.01       !束流半径 m          (需设定)

LSIZE=0.002       !单步运动距离 m       (需设定)
HN=(LX+2*R)/LSIZE+1 !单行的步数
V=0.002          !离子束移动速度 m/s    (需设定)
TINC=LSIZE/V       !单步时间长度 s

U=0.005    !扫描行间距 m          (需设定)
LN=15       !扫描行数计算公式(LX+2*R)/U向上取整+1，有时不能扫描整个镜面，则增加扫描行数 (需设定)
            !(若改为向上去整-1呢?因为在头和尾的两条扫描路径是没有对工件产生影响的)

N=LN*HN    !总步数
LLX=LX+2*R !扫描范围X  m
LLY=LY+2*R !扫描范围Y  m

MAX_TIME=N*TINC
MAX_X=LLX/LSIZE+1
MAX_Y=LLY/LSIZE+1

*DIM,FLUX2,TABLE,MAX_X,MAX_Y,MAX_TIME,X,Y,TIME
*DO,K,1,MAX_TIME,1
  *DO,I,1,MAX_X,1
FLUX2(I,0,K)=(I-1)*LSIZE
  *ENDDO

  *DO,J,1,MAX_Y,1
FLUX2(0,J,K)=(J-1)*LSIZE
  *ENDDO

  YS=MOD(K,HN)    !余数
*IF,YS,EQ,0,THEN
YCENTER=U*(K/HN-1)-(LLY-LY)/2
   *IF,MOD(K/HN,2),EQ,0,THEN
   XCENTER=-R
   *ELSE
   XCENTER=LX+R
   *ENDIF
*ELSE
HS=K/HN-MOD(K/HN,1)
YCENTER=U*HS-(LLY-LY)/2
   *IF,MOD(HS,2),EQ,0,THEN
   XCENTER=(MOD(K,HN)-1)*LSIZE-R
   *ELSE
   XCENTER=(HN-MOD(K,HN))*LSIZE-R
   *ENDIF
*ENDIF

  *DO,I,1,MAX_X,1
*DO,J,1,MAX_Y,1
   DISTANCE=SQRT(((I-1)*LSIZE-XCENTER)**2+(((J-1)*LSIZE)-YCENTER)**2)
   *IF,DISTANCE,LE,R,THEN
   FLUX2(I,J,K)=Qmax/EXP(9*KK*(((I-1)*LSIZE-XCENTER)**2+(((J-1)*LSIZE-YCENTER))**2)/(2*R**2))
   *ELSE
   FLUX2(I,J,K)=0
*ENDIF
*ENDDO
  *ENDDO

  FLUX2(0,0,K)=(K-1)*TINC
*ENDDO

!开始计算
  ANTYPE,TRANS
  TUNIF,293       !初始温度293K
  KBC,1

  *SET,DELT,1
TIMINT,ON
AUTOTS,OFF

TT=N*TINC

*DO,TM,1E-6,TT,TINC
  /VIEW,1,1,1,1
  /ANG,1
  /REP,FAST

  FLST,2,1,5,ORDE,1
  FITEM,2,2

  /GO
  !*
  TIME,TM
  AUTOTS,0
  DELTIM, , , ,1
  KBC,0
  !*
  TSRES,ERASE
  !FLST,2,1,5,ORDE,1
  !FITEM,2,2
  /GO
asel,s,loc,z,LZ,LZ
  SFA,all,1,HFLUX,%FLUX2%
  !/STATUS,SOLU
  SOLVE
allsel,all
  OUTRES,ALL,ALL,
  /PSF,HFLUX,,2

  /REPLOT

*ENDDO

OUTRES,ALL,ALL,

FINISH
save

!至此，温度场计算完毕，可以观看温度场演变动画，读取任意时刻任意节点的温度情况
