[求助] abaqus模拟血管内的支架释放 已有1人参与

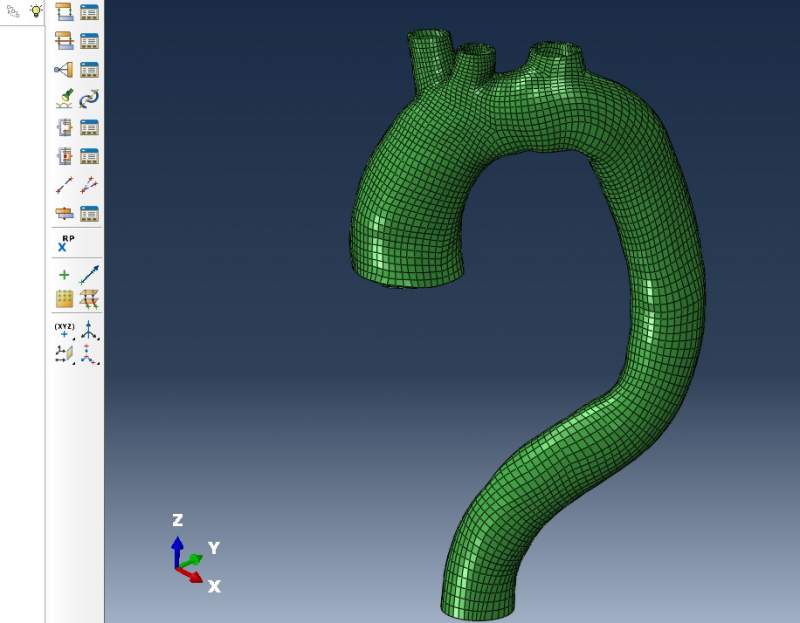

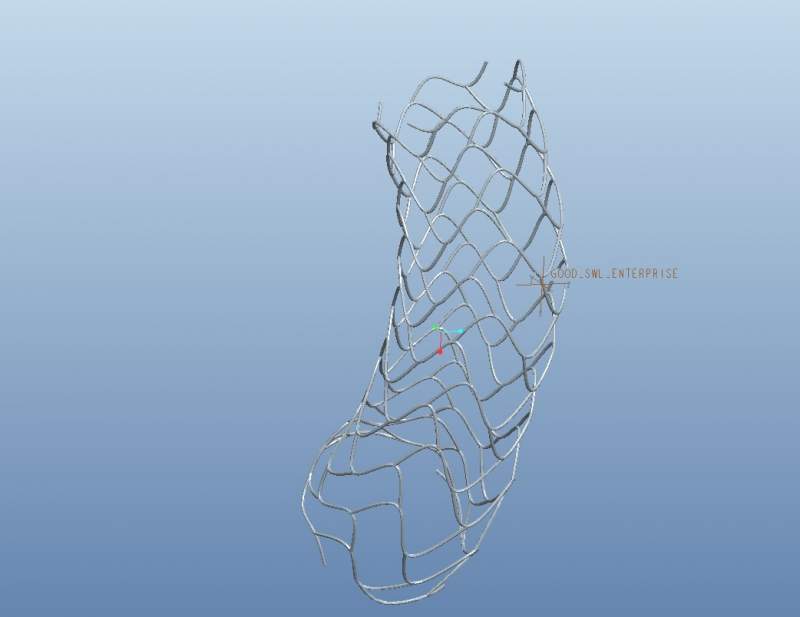

现已有血管壁模型和支架模型，导师让我模拟支架在血管壁内的释放，具体为【支架横截面的半径由小逐渐增大】，与血管壁内壁接触后，血管壁横截面半径随着支架横截面半径增大而一起增大，最终在某一个半径大小处停下。不知道abaqus如何实现这一动态的过程？

abaqus模拟血管内的支架释放


abaqus模拟血管内的支架释放-1
回复此楼

» 收录本帖的淘帖专辑推荐

留学 血管支架

» 猜你喜欢
1楼 2015-10-17 13:28:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

kingspin

木虫 (著名写手)
引用回帖:
5楼: Originally posted by harleyyao2 at 2015-10-17 17:03:04
是已知最终半径然后想计算血管壁的张力！基本的思路应该是怎样的？相关文献中使用的是显式的准静态。这个动态的过程是不是通过分析步STEP来实现？
...

用隐式就可以了，让支架初始半径略小于血管，设置摩擦就行了
赞一下(1人) 回复此楼
欢迎加入Digimat技术交流讨论群366061054，了解复合材料多尺度仿真技术
6楼2015-10-17 17:43:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kingspin

木虫 (著名写手)
引用回帖:
7楼: Originally posted by harleyyao2 at 2015-10-17 18:04:14
原来如此！谢谢！还有一个问题请教，模拟整个张开的过程（也就是半径增大的过程）是通过设置LOAD还是BOUNDARY CONDITION？
...

张开就用位移边界条件施加，我印象里实际的东西是把东西从支架里面抽出去时有个东西勾一下支架，支架就变短了，自然半径就大了。那你就给个位移载荷让它变短呗
赞一下(1人) 回复此楼
欢迎加入Digimat技术交流讨论群366061054，了解复合材料多尺度仿真技术
8楼2015-10-17 18:12:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

孙甲鱼的窝

金虫 (小有名气)
请问下楼主怎么对支架进行建模的？
赞一下(1人) 回复此楼
3D打印初心者
9楼2017-03-09 10:42:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

kingspin

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
harleyyao2: 金币+50, ★★★★★最佳答案 2015-10-18 19:19:03
用显式应该不难吧，就是达到平衡态时间会有点儿长。用隐式的话如果能确定接触时刻的支架状态也可以，加点儿摩擦就容易收敛了。所以最核心的问题是支架的材料模型，我记得就是不锈钢，那它是怎么逐渐张开的呢？这个如果没搞清楚的话，支架张开的刚度就不知道，那和血管的平衡状态也就很难确定了。
赞一下 回复此楼
欢迎加入Digimat技术交流讨论群366061054，了解复合材料多尺度仿真技术
2楼2015-10-17 14:41:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

harleyyao2

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by kingspin at 2015-10-17 14:41:42
用显式应该不难吧，就是达到平衡态时间会有点儿长。用隐式的话如果能确定接触时刻的支架状态也可以，加点儿摩擦就容易收敛了。所以最核心的问题是支架的材料模型，我记得就是不锈钢，那它是怎么逐渐张开的呢？这个如 ...

感谢回复！

根据导师的指示，支架的材料是镍钛合金，使用的应该是ABAQUS中的准静态（quasi-static）分析方法，摩擦（支架和血管内壁的摩擦）给的系数是0.2。

文献中逐渐张开的方法写的是插入一个虚拟的薄片和支架连在一起，随着薄片半径的增大，支架也跟着一起扩张…（薄片和支架的摩擦也是0.2） 但是分析结果中隐藏这个薄片（相当于只是一个辅助作用）。
赞一下 回复此楼
3楼2015-10-17 15:55:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kingspin

木虫 (著名写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by harleyyao2 at 2015-10-17 15:55:41
感谢回复！

根据导师的指示，支架的材料是镍钛合金，使用的应该是ABAQUS中的准静态（quasi-static）分析方法，摩擦（支架和血管内壁的摩擦）给的系数是0.2。

文献中逐渐张开的方法写的是插入一个虚拟的薄片和 ...

你是想算平衡点在哪还是已知支架的最终半径算血管张力？我还以为是用的什么记忆合金之类的机理呢
赞一下 回复此楼
欢迎加入Digimat技术交流讨论群366061054，了解复合材料多尺度仿真技术
4楼2015-10-17 16:25:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

harleyyao2

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by kingspin at 2015-10-17 16:25:04
你是想算平衡点在哪还是已知支架的最终半径算血管张力？我还以为是用的什么记忆合金之类的机理呢...

是已知最终半径然后想计算血管壁的张力！基本的思路应该是怎样的？相关文献中使用的是显式的准静态。这个动态的过程是不是通过分析步STEP来实现？

发自小木虫IOS客户端
赞一下 回复此楼
5楼2015-10-17 17:03:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

harleyyao2

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by kingspin at 2015-10-17 17:43:49
用隐式就可以了，让支架初始半径略小于血管，设置摩擦就行了...

原来如此！谢谢！还有一个问题请教，模拟整个张开的过程（也就是半径增大的过程）是通过设置LOAD还是BOUNDARY CONDITION？

发自小木虫IOS客户端
赞一下 回复此楼
7楼2015-10-17 18:04:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

songxu00

禁虫 (初入文坛)
本帖内容被屏蔽
10楼2017-05-21 11:36:52
