[求助] 求消除应力集中的办法 已有4人参与

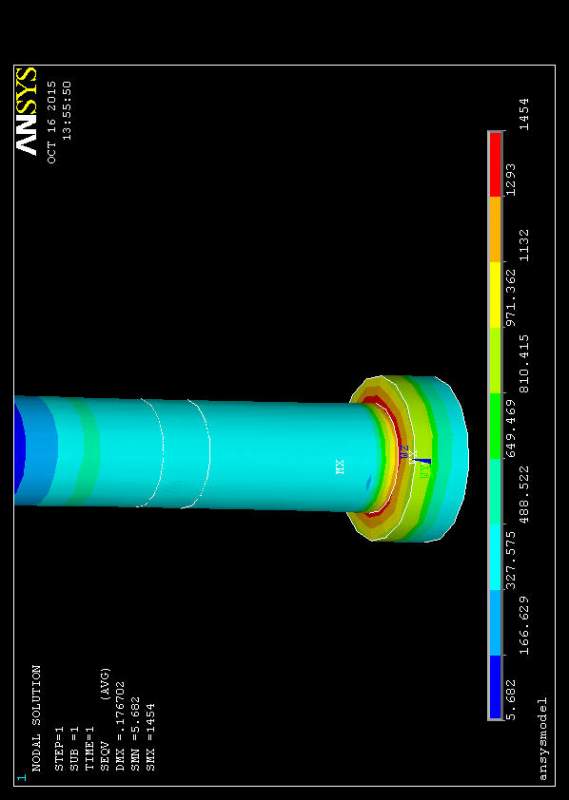

本人新手，最近在做螺栓预紧模型，得到了广大虫虫的热心帮助，在此表示感谢。现在又遇到个新问题，螺栓头与螺栓杆间加载后，出现应力集中，想了集中办法，应力集中无法消除，请有经验的虫虫给个指导。我自己在螺栓头与螺杆不问创建了圆角，但是划分网格时划不过去了，谁有消除应力集中的办法，指导一下，不胜感激。具体部位见附图。

求消除应力集中的办法
回复此楼

» 猜你喜欢
1楼 2015-10-16 14:01:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

shgao20

专家顾问 (职业作家)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
engineer8441: 金币+2, ★有帮助, 划粗网格有帮助，应力集中还是很大。 2015-10-17 09:23:01
螺钉头与螺杆连接处如果没有圆角，理论上应力无穷大，即应力集中。而且该处网格越密，应力会越大。
  加上圆角后，一般可以使用 10 节点的四面体单元划分网格，应该没有太大困难。
  另一个偷懒的办法是，不要圆角，在螺钉头附近划分较粗的网格，也可以使应力集中减小，不过这是利用了粗网格计算不精确的办法，有点投机取巧吧。
赞一下(1人) 回复此楼
3楼2015-10-17 07:05:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

wodaniy

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
强度达到要求就行呀。况且只能说把集中的应力减小吧

[ 发自小木虫客户端 ]
赞一下 回复此楼
2楼2015-10-16 14:21:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wurujunwrj

新虫 (小有名气)
楼上正确。补充:不倒角，划粗局部网格得到的局部应力是不正确的

发自小木虫Android客户端
赞一下 回复此楼
4楼2015-10-17 07:25:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

engineer8441

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by shgao20 at 2015-10-17 07:05:42
螺钉头与螺杆连接处如果没有圆角，理论上应力无穷大，即应力集中。而且该处网格越密，应力会越大。
  加上圆角后，一般可以使用 10 节点的四面体单元划分网格，应该没有太大困难。
  另一个偷懒的办法是，不要圆角 ...

您好，我导圆角了，由于圆角很小，半径只有0.8mm，然后采用扫掠网格划分的，计算出来应力集中还是非常大。真的不知道该怎么处理这了。晕了。
赞一下 回复此楼
5楼2015-10-17 09:24:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kingspin

木虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
engineer8441: 金币+1, 提供一个新的方向 2015-10-17 11:01:43
R0.8在有限元里和没有圆角是差不多的，毕竟这是个离散的世界，没有平滑的东西。从设计上如果想降低应力，你可以把连接的地方改称一个斜面，类似沉头螺钉那种。另外有限元中不要用某一个单元的结果来评价整个模型，个别单元的错误总是难免的，你可以看看剖面上的应力分布情况，另外就是把材料加上塑性，应力就小了，局部出现塑性是很正常的情况
赞一下 回复此楼
欢迎加入Digimat技术交流讨论群366061054，了解复合材料多尺度仿真技术
6楼2015-10-17 10:42:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

engineer8441

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by kingspin at 2015-10-17 10:42:00
R0.8在有限元里和没有圆角是差不多的，毕竟这是个离散的世界，没有平滑的东西。从设计上如果想降低应力，你可以把连接的地方改称一个斜面，类似沉头螺钉那种。另外有限元中不要用某一个单元的结果来评价整个模型，个 ...

感谢您的回复，我自己再试试！
赞一下 回复此楼
7楼2015-10-17 11:01:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hm3210

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
添加圆角特征，网格局部细化。R0.8的话local size 0.4以下应该效果不错。
赞一下 回复此楼
8楼2015-10-17 11:10:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gotofd

新虫 (小有名气)
改结果

发自小木虫Android客户端
回复此楼
9楼2015-10-17 11:10:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

6 楼的意见是对的，考虑弹塑性计算，应力集中是会减小很多的，也符合实际情况。
