[求助] 请教将阻抗曲线转换为Bode曲线的详细计算过程，重金酬谢！！！ 已有2人参与

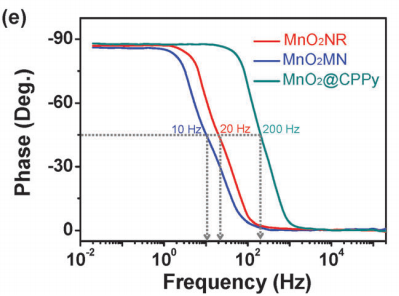

请教各位大神如何将如图所示的阻抗谱图（源文件见附件）绘制为如图1、2、3的形式？请给出详细的计算过程，最好能给出理由，谢谢了！！！

请教将阻抗曲线转换为Bode曲线的详细计算过程，重金酬谢！！！

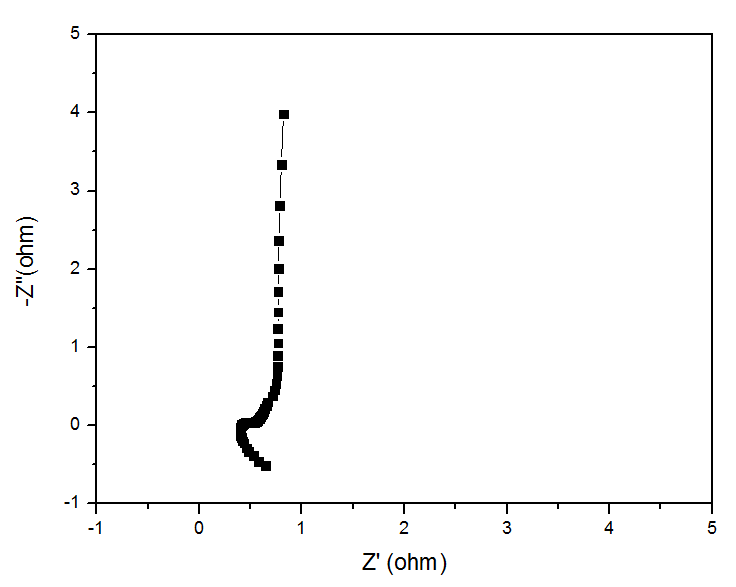

阻抗谱图


请教将阻抗曲线转换为Bode曲线的详细计算过程，重金酬谢！！！-1


请教将阻抗曲线转换为Bode曲线的详细计算过程，重金酬谢！！！-2


请教将阻抗曲线转换为Bode曲线的详细计算过程，重金酬谢！！！-3
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : eis.txt
    • 2015-10-12 12:58:31, 3.62 K

» 猜你喜欢
1楼 2015-10-12 12:40:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

加油小苗苗

金虫 (小有名气)

小屁虫

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
只求毕业而已: 金币+20, ★有帮助, 谢谢，但是未能详尽的助我解决问题 2015-10-13 21:38:39
阻抗测试的过程中会有五列数据，分别是Freq/Hz, Z'/ohm, Z"/ohm, Z/ohm, Phase/deg。第一幅图的做法叫做nyquist图，是阻抗Z'/ohm, Z"/ohm数据分别为横纵坐标绘制出来的。而bode图是Freq/Hz,Z/ohm 以及Freq/Hz， Phase/deg为横纵坐标画出来的。每一种数据都有各自的表达方式。
赞一下 回复此楼
2楼2015-10-12 15:10:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

残缺的极品

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
只求毕业而已: 金币+20, ★有帮助, 谢谢，人有困惑未能得到解决 2015-10-13 21:39:12
http://pan.baidu.com/s/1bnhrf5d Bode图
一楼说的很详细了
赞一下 回复此楼
3楼2015-10-12 16:05:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

只求毕业而已

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by 残缺的极品 at 2015-10-12 16:05:44
http://pan.baidu.com/s/1bnhrf5d Bode图
一楼说的很详细了

链接不存在啊
回复此楼
4楼2015-10-12 19:51:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

残缺的极品

木虫 (著名写手)

【答案】应助回帖

引用回帖:
4楼: Originally posted by 只求毕业而已 at 2015-10-12 19:51:46
链接不存在啊...

这个
请教将阻抗曲线转换为Bode曲线的详细计算过程，重金酬谢！！！-4
赞一下 回复此楼
5楼2015-10-12 20:33:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

只求毕业而已

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by 残缺的极品 at 2015-10-12 20:33:04
这个

...

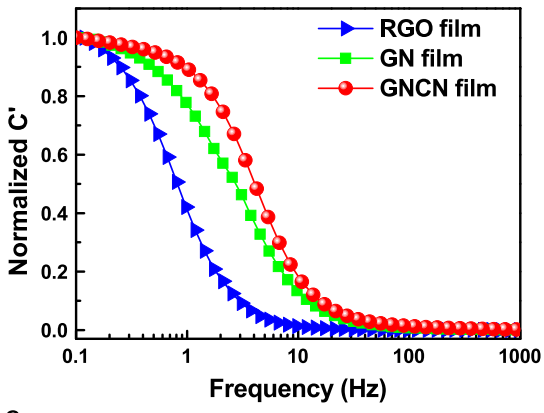

请问能计算出如图2和3中的C'和C“吗？
我是做超级电容器的
赞一下 回复此楼
6楼2015-10-13 11:13:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

残缺的极品

木虫 (著名写手)

【答案】应助回帖

这个在origin中可以查到的每个点对应的数值
赞一下 回复此楼
7楼2015-10-13 12:44:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
